சுவிட்ச்கியர் கதவு கீல்

Yitai Lock இலிருந்து பிரிக்கக்கூடிய கேபினட் கீல்களை வால்யூமில் பெறுபவர்களுக்கு, Switchgear Door Hinge CL186 ஆனது, ரவுண்ட் ஹோல் மற்றும் ஸ்லாட் ஹோல் மவுண்டிங் இறக்கைகளுக்கு இடையே ஒரு தேர்வை வாங்குபவர்களுக்கு வழங்குகிறது - அதே உடல், அதே பீப்பாய், அதே சட்ட சேனல் பரிமாணங்கள். துளையிடப்பட்ட துளை பதிப்பு, திருகுகள் முழுவதுமாக இறுக்கப்படும் முன் நிறுவலின் போது நிலை சரிசெய்தலை அனுமதிக்கிறது, இது கதவு சீரமைப்பை துல்லியமாக டயல் செய்ய வேண்டியிருக்கும் போது பயனுள்ளதாக இருக்கும். இரண்டு பதிப்புகளும் ஒரே பொருத்துதல் புள்ளிகளைப் பயன்படுத்தி திருகு பொருத்தப்பட்டவை மற்றும் கார்பன் எஃகு மற்றும் துருப்பிடிக்காத எஃகு ஆகியவற்றில் கிடைக்கின்றன.

தயாரிப்பு மாதிரி	CL186 தொடர் கீல்
விருப்ப பொருட்கள்	கார்பன் ஸ்டீல்/துருப்பிடிக்காத எஃகு
பயன்பாடு	பல்வேறு வகையான சுவிட்ச் பெட்டிகள், கட்டுப்பாட்டு பெட்டிகள் போன்றவற்றுக்கு ஏற்றது

மாதிரி விருப்பங்கள் மற்றும் துளை கட்டமைப்புகள்

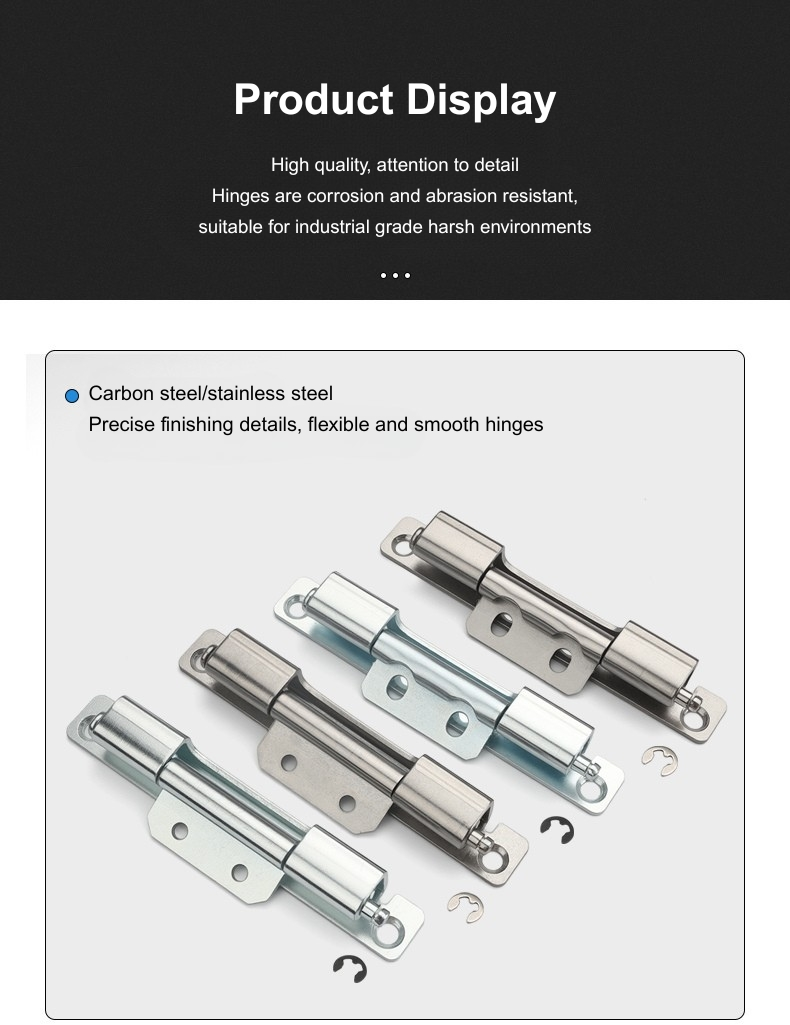

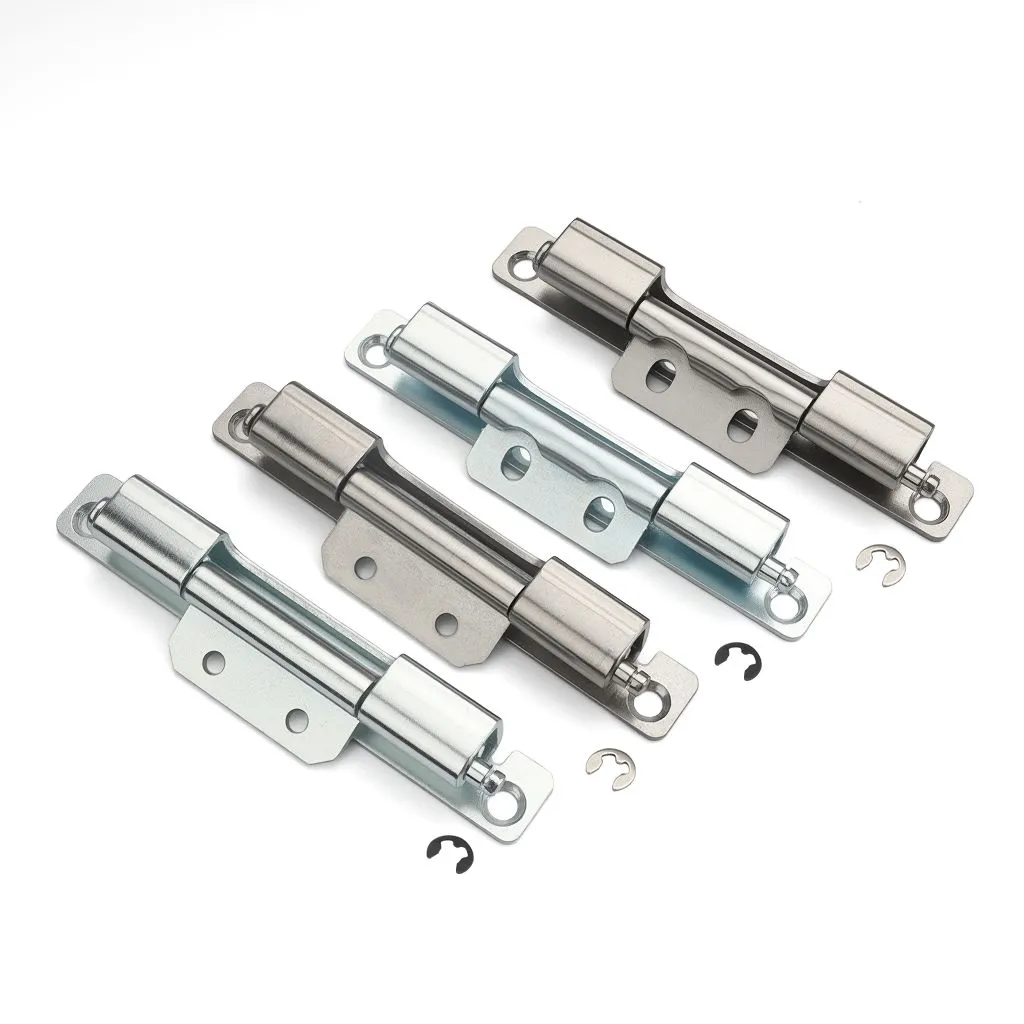

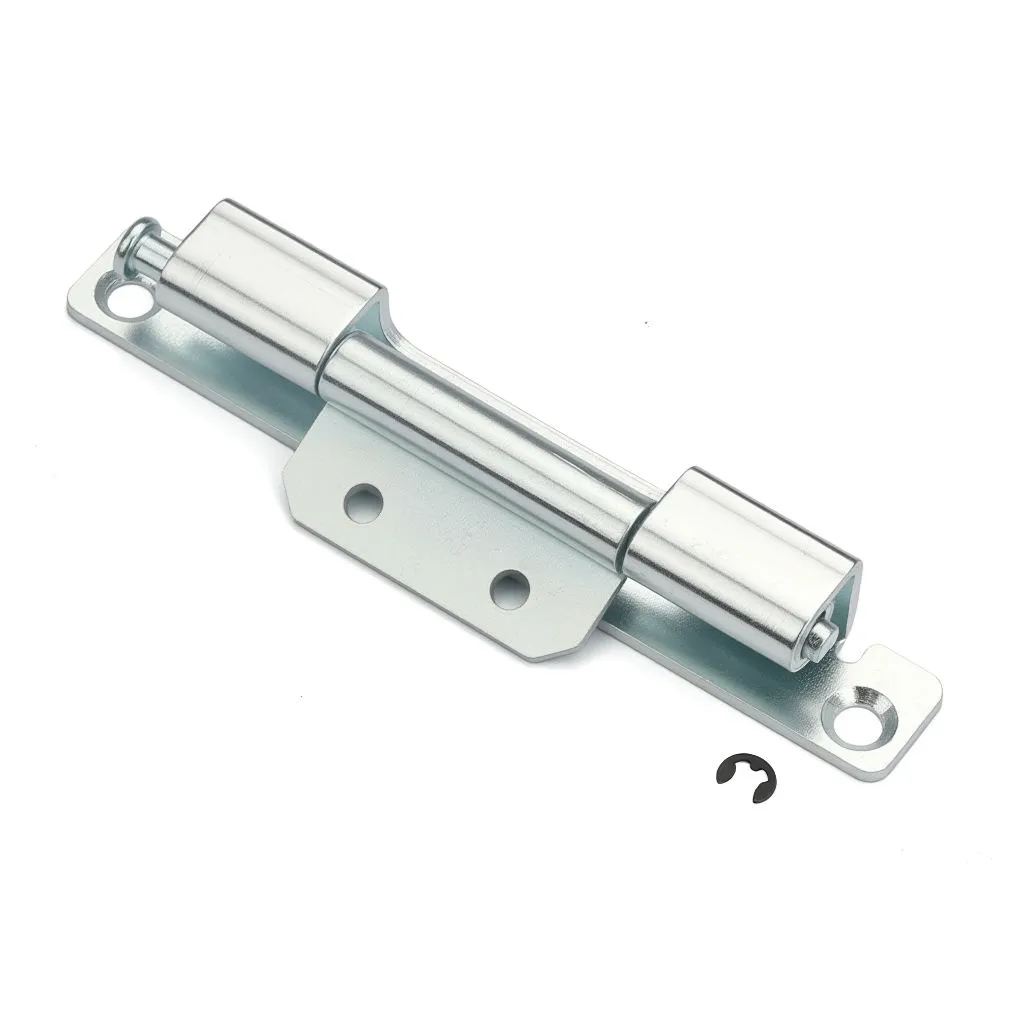

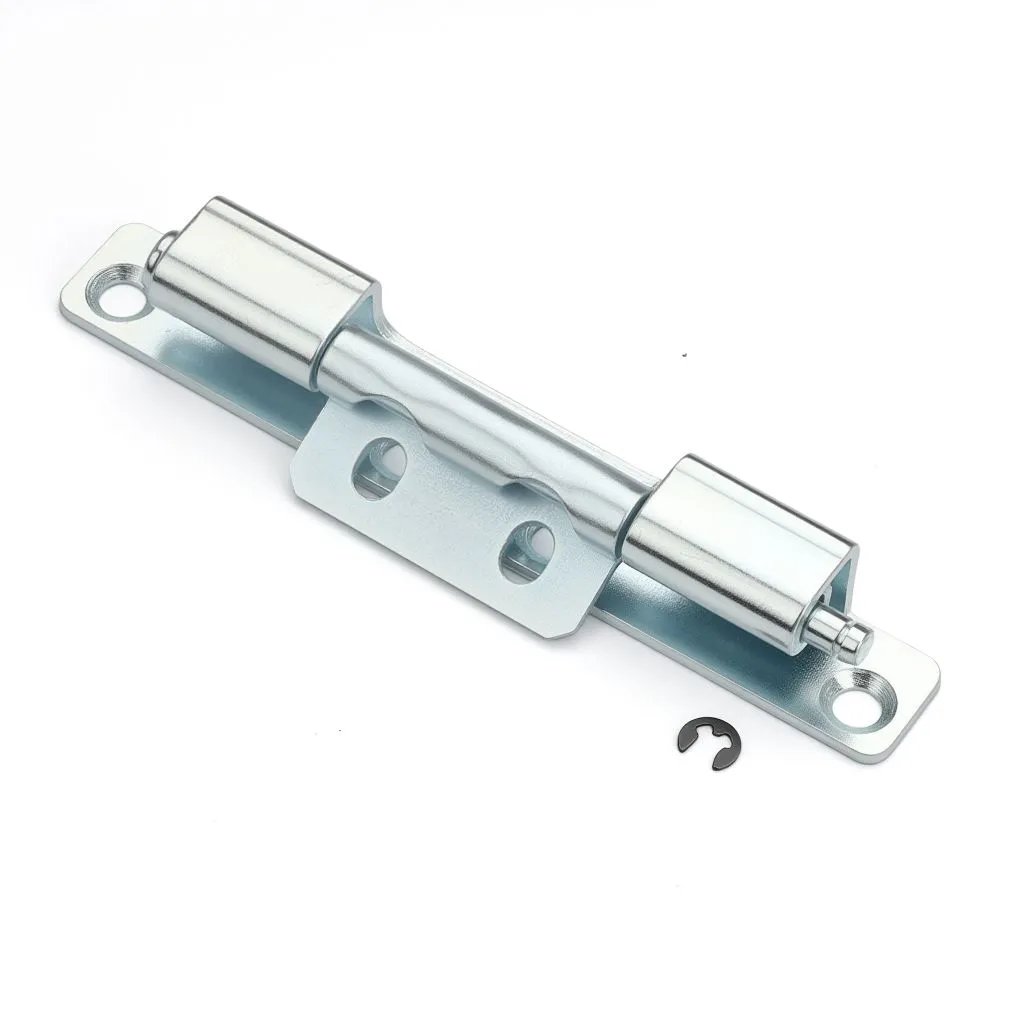

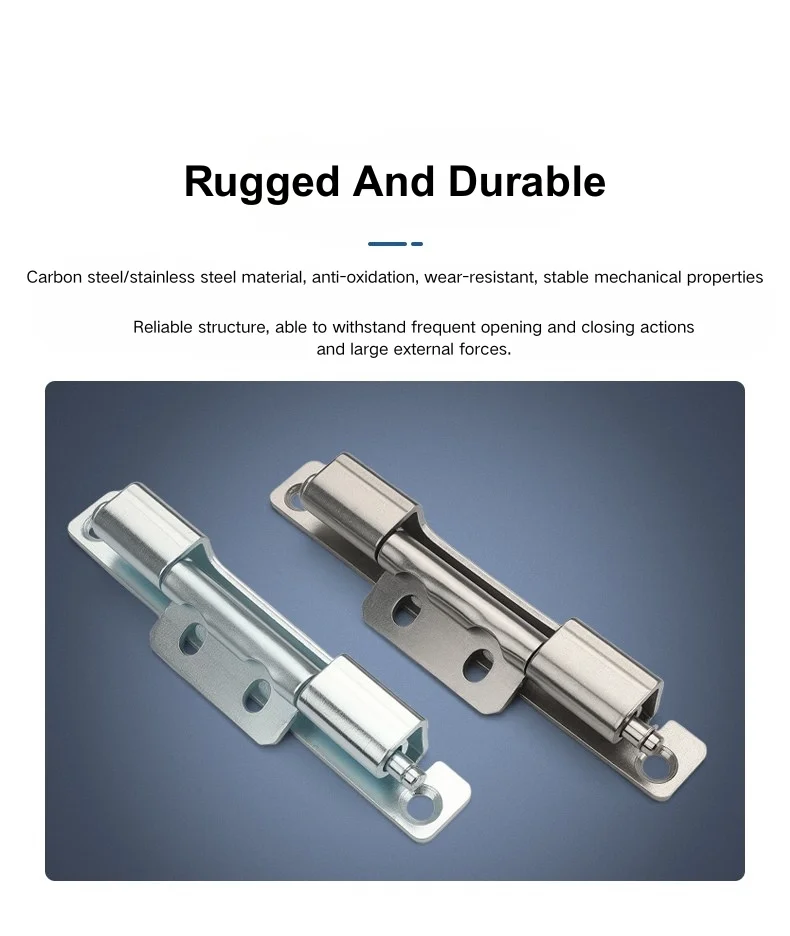

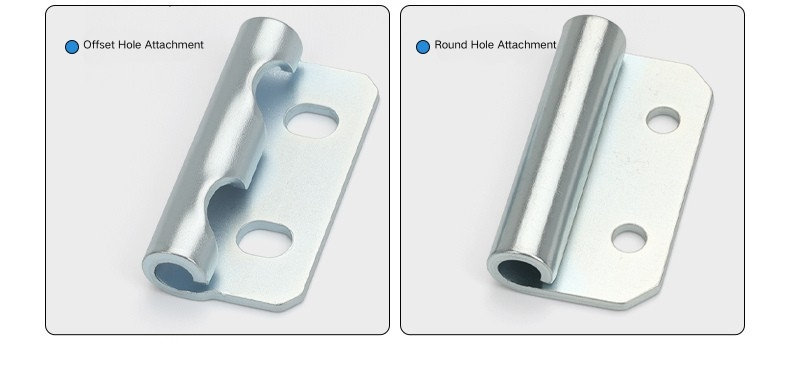

ஸ்விட்ச்கியர் டோர் கீல் நான்கு வகைகளில் வருகிறது: கார்பன் ஸ்டீலில் வட்ட ஓட்டை, துருப்பிடிக்காத எஃகில் வட்ட ஓட்டை, கார்பன் ஸ்டீலில் துளையிடப்பட்ட துளை மற்றும் துருப்பிடிக்காத எஃகில் துளையிடப்பட்ட துளை. கட்டமைப்பு பரிமாணங்கள் நான்கு முழுவதும் ஒரே மாதிரியாக இருக்கும் - ஒரே வித்தியாசம் இறக்கையில் உள்ள பெருகிவரும் துளைகளின் வடிவமாகும். வட்ட துளைகள் கீழே திருகப்பட்டது ஒரு செட் நிலையில் கீல் சரி; துளையிடப்பட்ட துளைகள் இறுதி இறுக்கத்திற்கு முன் கீல் நிலையை மாற்றுவதற்கு சிறிது இடமளிக்கின்றன, இது முத்திரை அல்லது சட்ட உதடுகளுக்கு எதிராக கவனமாக சீரமைப்பு தேவைப்படும் கதவுகளை பொருத்தும் போது உதவுகிறது.

இந்த யூனிட்டில் வட்ட மற்றும் துளையிடப்பட்ட துளைக்கு இடையே தேர்வு செய்வது உங்கள் நிறுவல் பணிப்பாய்வுக்கு வரும். உற்பத்தி ஓட்டத்தில் கதவு நிலை நேராகவும் சீராகவும் இருந்தால், சுற்று துளைகள் நன்றாக இருக்கும். அலகுகளுக்கு இடையே பிரேம் வடிவவியலில் ஏதேனும் மாறுபாடு இருந்தால் அல்லது தொடக்கப் பொருத்தத்திற்குப் பிறகு கதவைச் சரிசெய்ய வேண்டும் என்றால், துளையிடப்பட்ட துளை பதிப்பு அந்தச் செயல்முறையை கணிசமாகக் குறைவாகச் செய்கிறது.

கட்டமைப்பு மற்றும் பரிமாணங்கள்

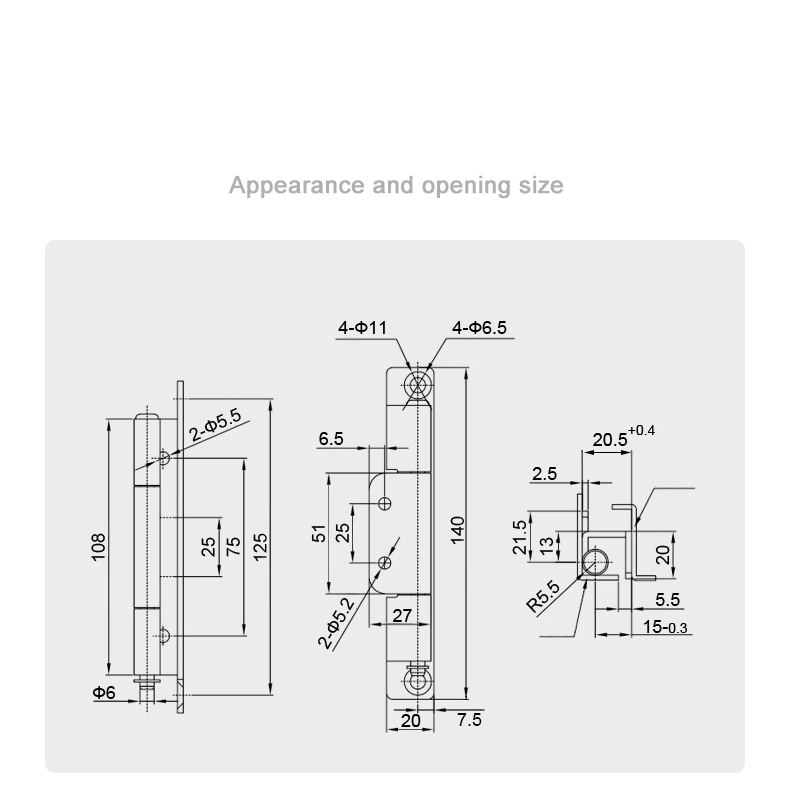

கதவு கீலின் மொத்த உயரம் 108 மிமீ மற்றும் மொத்த உடல் நீளம் 125 மிமீ. பெருகிவரும் இறக்கைகளுக்கு இடையே உள்ள உள் இடைவெளி 75 மிமீ ஆகும், பீப்பாயில் 25 மிமீ மையப் பகுதி உள்ளது. பீப்பாய் விட்டம் Φ6 மிமீ, மற்றும் மவுண்டிங் விங் 140 மிமீ உயரமும் 20 மிமீ அடிப்படை அகலமும் கொண்டது. இறக்கையின் துளை இடைவெளி 51 மிமீ மற்றும் 25 மிமீ மையங்களில் இயங்குகிறது, பக்க சுயவிவரத்தில் 2×Φ5.5 மிமீ துளைகளை பொருத்துகிறது.

ஸ்விட்ச்கியர் டோர் கீலில் உள்ள ஃபிரேம் சேனல் ஈடுபாடு 20.5 மிமீ (+0.4 மிமீ சகிப்புத்தன்மை) அகலம் மற்றும் 15 மிமீ (-0.3 மிமீ சகிப்புத்தன்மை) ஆழம், பீப்பாய் இருக்கை ஆரம் R5.5 மிமீ. பக்க விவரக்குறிப்பு 21.5 மிமீ மொத்த ஈடுபாட்டின் உயரத்தையும், 13 மிமீ உள் தொடர்பு ஆழத்தையும், 5.5 மிமீ பக்கவாட்டு ஆஃப்செட்டையும், சேனல் நுழைவில் 2.5 மிமீ படியையும் காட்டுகிறது. இந்த பரிமாணங்கள் ஃபிரேம் சேனல் வடிவவியலை வரையறுக்கிறது - கீல் வேலை செய்ய வடிவமைக்கப்பட்டுள்ளது - ஆர்டர் செய்வதற்கு முன் உங்கள் கேபினட் பிரேம் ஸ்பெக்கிற்கு எதிராக உறுதிப்படுத்துவது மதிப்பு.

பொருள் மற்றும் மேற்பரப்பு சிகிச்சை

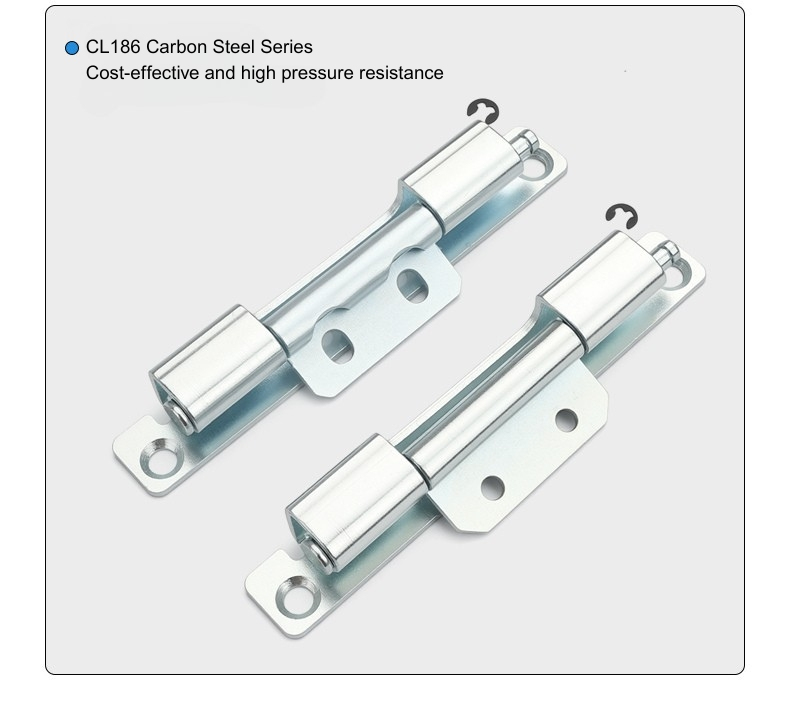

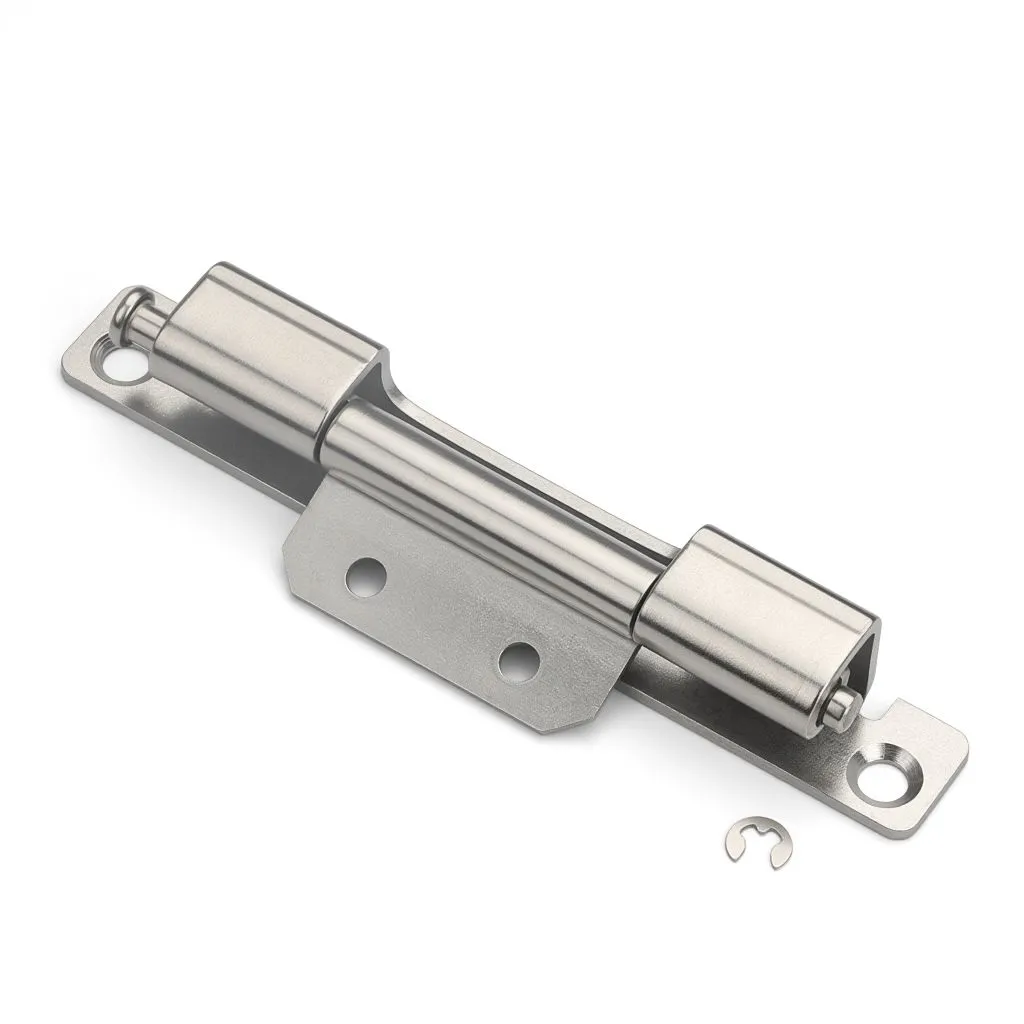

ஸ்விட்ச்கியர் டோர் கீல் கால்வனேற்றப்பட்ட கார்பன் ஸ்டீல் மற்றும் 304 ஸ்டெயின்லெஸ் ஸ்டீலில் கிடைக்கிறது. கார்பன் ஸ்டீல் பதிப்பு நிலையான உட்புற உறை சூழல்களுக்கு பொருந்தும் - விநியோக பலகைகள், கட்டுப்பாட்டு பேனல்கள் மற்றும் உலர் அல்லது காலநிலை-கட்டுப்பாட்டு இடங்களில் அரிப்பு வெளிப்பாடு குறைவாக உள்ள உபகரண பெட்டிகள். நிறுவல் சூழலை யூகிக்கக்கூடிய உயர்-அளவிலான கேபினெட் கட்டுமானங்களுக்கு இது மிகவும் செலவு குறைந்த விருப்பமாகும்.

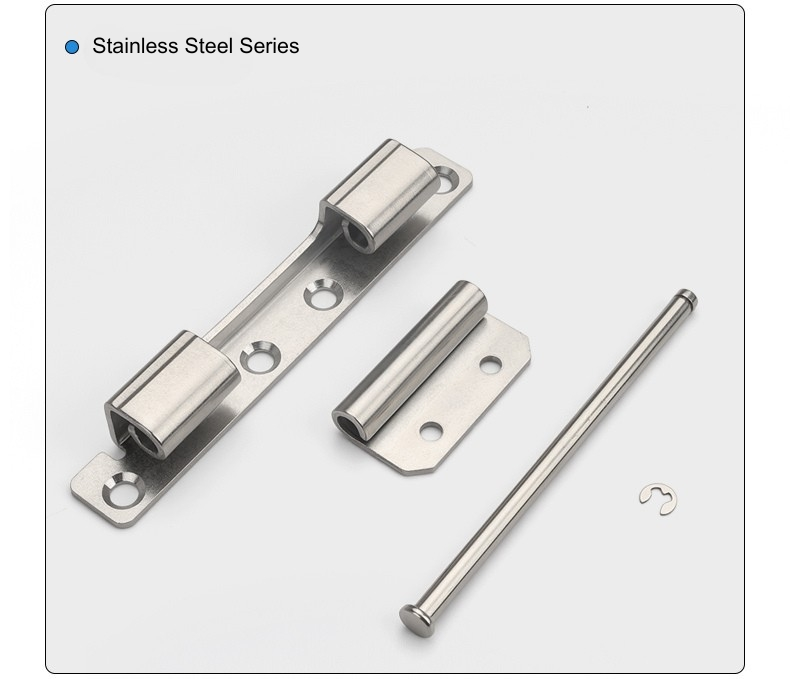

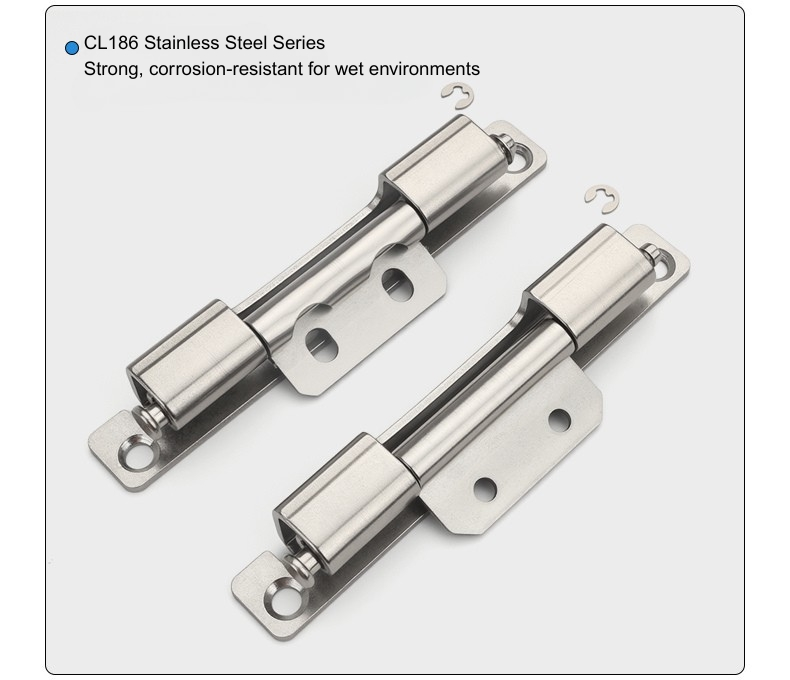

வெளிப்புற சுவிட்ச் கியர், ஈரப்பதமான பயன்பாட்டு அறைகள், கடலோர நிறுவல்கள் அல்லது உறை அதன் சேவை வாழ்க்கையில் ஈரப்பதத்தை எதிர்கொள்ளும் எந்தவொரு பயன்பாட்டிற்கும் துருப்பிடிக்காத ஸ்டீல் கதவு கீல் சரியான தேர்வாகும். துருப்பிடிக்காதது, கேபினட் பூச்சு தரநிலையானது அனைத்து வன்பொருள்களிலும் நிலையான மேற்பரப்பு தோற்றத்தை அழைக்கும் போது குறிப்பிடப்படுகிறது, ஏனெனில் இது சவாலான சூழ்நிலைகளில் காலப்போக்கில் கால்வனேற்றப்பட்ட எஃகு விட அதன் தோற்றத்தை சிறப்பாக வைத்திருக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: CL186க்கு என்ன வகைகள் உள்ளன?

CL186 நான்கு வகைகளில் வருகிறது: ரவுண்ட் ஹோல் கார்பன் ஸ்டீல், ரவுண்ட் ஹோல் ஸ்டெயின்லெஸ் ஸ்டீல், ஸ்லாட் ஹோல் கார்பன் ஸ்டீல் மற்றும் ஸ்லாட் ஹோல் ஸ்டெயின்லெஸ் ஸ்டீல். அனைத்தும் ஒரே மாதிரியான உடல் பரிமாணங்களையும் சட்ட சேனல் நிச்சயதார்த்த வடிவவியலையும் பகிர்ந்து கொள்கின்றன.

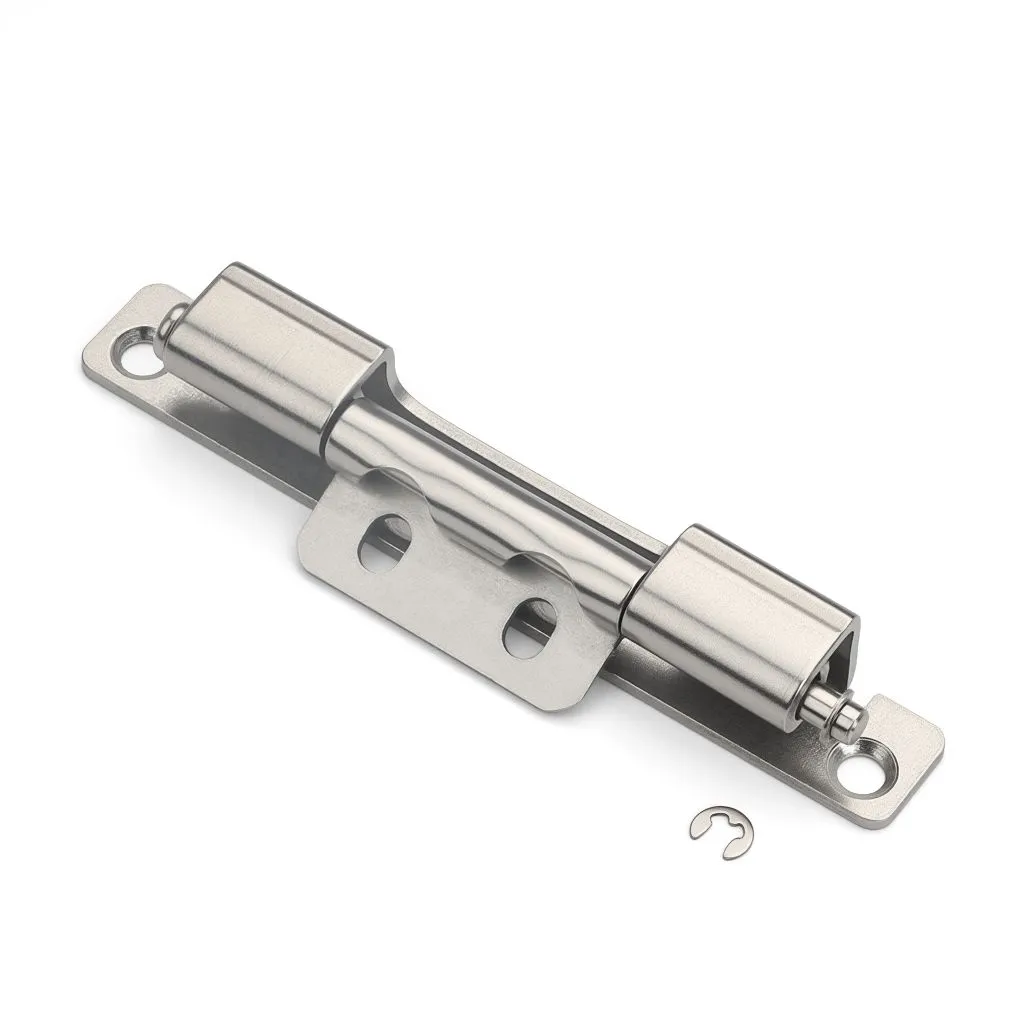

Q2: வட்ட துளை மற்றும் துளையிடப்பட்ட துளை பதிப்புகளுக்கு என்ன வித்தியாசம்?

வட்ட துளை பதிப்பு ஒரு முறை கீழே திருகப்பட்டது ஒரு செட் நிலையில் கீல் சரிசெய்கிறது. துளையிடப்பட்ட துளை பதிப்பானது, இறுதி இறுக்கத்திற்கு முன் மவுண்டிங் நிலையை சரிசெய்ய அனுமதிக்கிறது, இது நிறுவலின் போது கதவு சீரமைப்பை நன்றாக சரிசெய்ய வேண்டும் அல்லது கேபினட் அலகுகளுக்கு இடையில் சட்ட வடிவவியலில் மாறுபாடு இருக்கும்போது பயனுள்ளதாக இருக்கும்.

Q3: CL186 எவ்வாறு நிறுவப்பட்டது?

CL186 திருகு பொருத்தப்பட்டுள்ளது. பெருகிவரும் இறக்கை வழங்கப்பட்ட துளைகளைப் பயன்படுத்தி கதவு பேனலில் சரி செய்யப்படுகிறது, மேலும் கீல் உடல் அமைச்சரவை சட்ட சேனலை ஈடுபடுத்துகிறது. இந்த மாதிரிக்கு வெல்டிங் தேவையில்லை.

Q4: CL186 இன் முக்கிய பரிமாணங்கள் என்ன?

CL186 ஆனது 125 மிமீ உடல் நீளம் மற்றும் 75 மிமீ உள் இடைவெளியுடன் ஒட்டுமொத்த உயரத்தில் 108 மிமீ ஆகும். பீப்பாய் Φ6 மிமீ. பெருகிவரும் இறக்கையானது 20 மிமீ அடித்தளத்துடன் 140 மிமீ உயரம் கொண்டது. ஃபிரேம் சேனல் அகலம் 20.5 மிமீ (+0.4 மிமீ) மற்றும் ஆழம் 15 மிமீ (-0.3 மிமீ).

Q5: வெளிப்புற உறைகளுக்கு நான் என்ன பொருள் தேர்வு செய்ய வேண்டும்?

துருப்பிடிக்காத எஃகு பதிப்பானது வெளிப்புற நிறுவல்கள், ஈரப்பதமான சூழல்கள் அல்லது எங்கும் அரிப்பை எதிர்ப்பது ஒரு நீண்ட கால தேவையாகும். கால்வனேற்றப்பட்ட கார்பன் எஃகு பதிப்பு நிலையான உட்புற அமைச்சரவை பயன்பாடுகளுக்கு பொருந்தும்.

Q6: CL186 ஒரு மறைக்கப்பட்ட கீலா?

ஆம் — CL186 ஸ்விட்ச்கியர் கதவு கீல், கதவு மூடப்படும் போது கேபினட் பிரேம் சேனலின் உள்ளே அமர்ந்து, வெளிப்புற கதவு முகத்தில் எந்த வன்பொருளையும் விட்டுவிடாது. ஃபிரேம் சுயவிவரத்திற்குள் கீல் உடல் முழுமையாக குறைக்கப்பட்டுள்ளது.

Q7: நிறுவிய பின் கதவை அகற்ற முடியுமா?

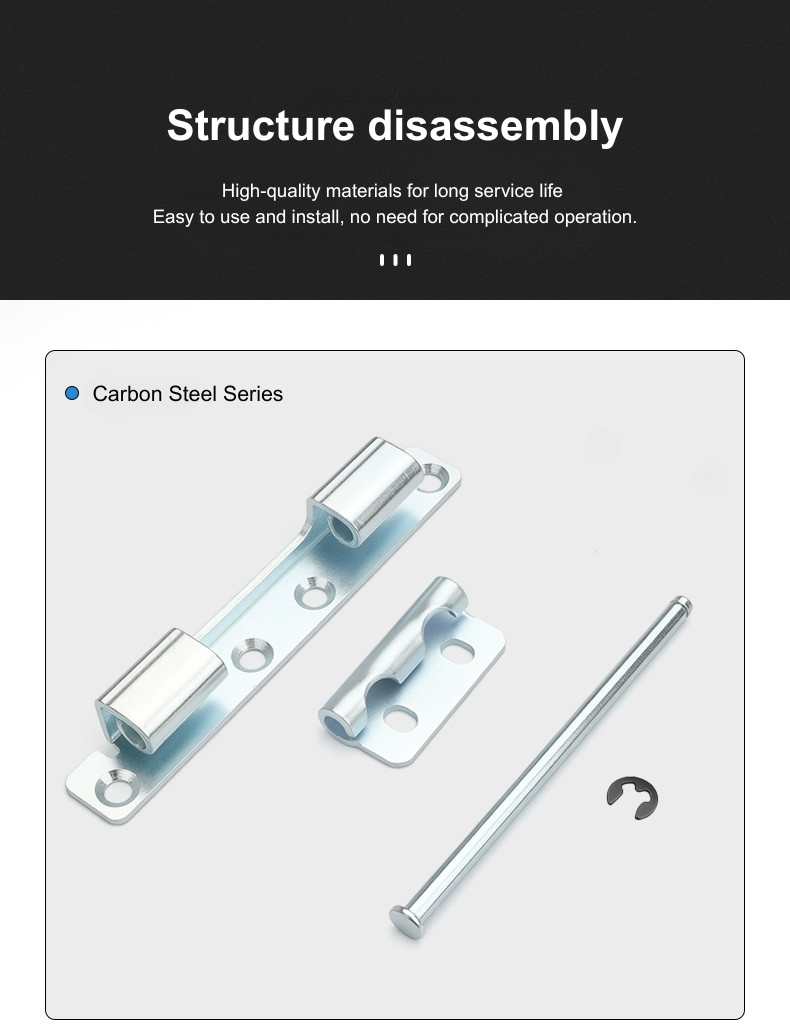

ஆம். CL186 ஒரு பிரிக்கக்கூடிய கீல் - கீல் துண்டிக்கப்பட்டவுடன், கருவிகள் இல்லாமல் பிரேம் சேனலில் இருந்து கதவைத் தூக்க முடியும். இது கேபினட் அசெம்பிளி லைன்கள் மற்றும் அவ்வப்போது கதவுகளை அகற்ற வேண்டிய இடங்களில் வயல் பராமரிப்பு ஆகியவற்றை நடைமுறைப்படுத்துகிறது.

Q8: CL186 எந்த கேபினட் வகைகளுக்கு ஏற்றது?

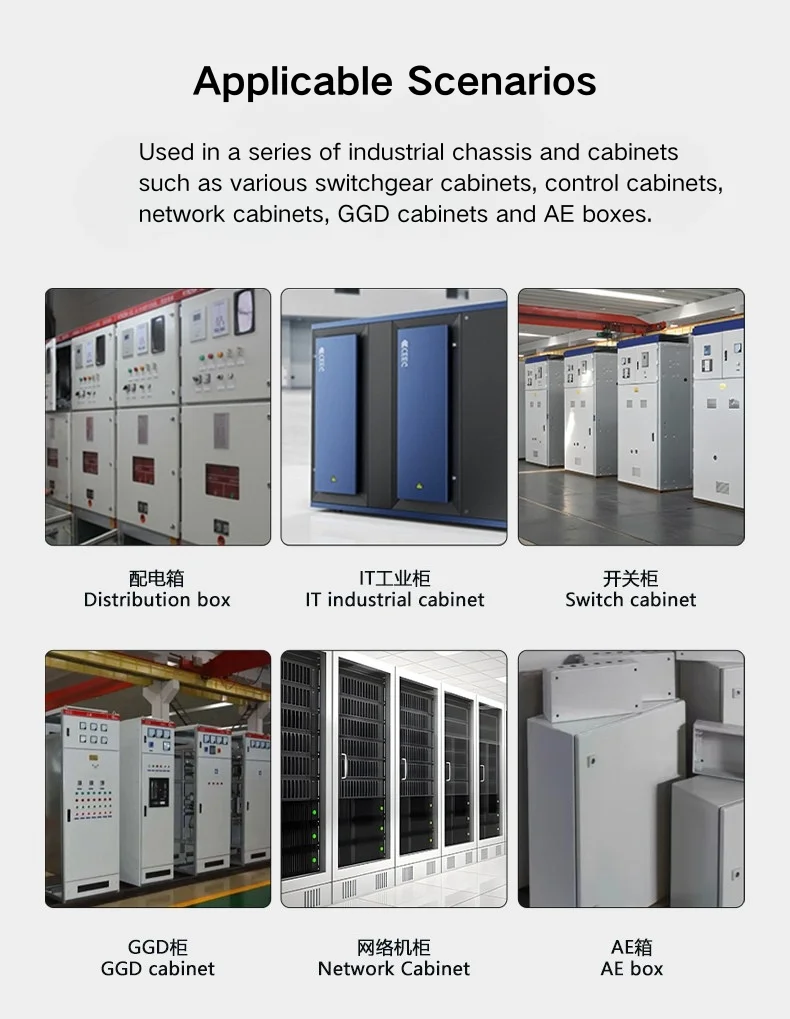

CL186 மறைக்கப்பட்ட கீல், சுவிட்ச் கியர் கேபினட்கள், மின் விநியோகப் பெட்டிகள், கட்டுப்பாட்டு கேபினட் கதவுகள் மற்றும் தொழில்துறை உபகரண உறைகள் ஆகியவற்றில் பயன்படுத்தப்படுகிறது - எங்கும் ஒரு சுத்தமான வெளிப்புற சுயவிவரத்துடன் பிரிக்கக்கூடிய, மறைக்கப்பட்ட கீல் விருப்பமான விவரக்குறிப்பாகும்.
