பவர் கேபினட் கதவுகள் பக்கவாட்டு-மவுண்ட் வளைவு கீல்

மாதிரி வரம்பு மற்றும் தொடர் கண்ணோட்டம்

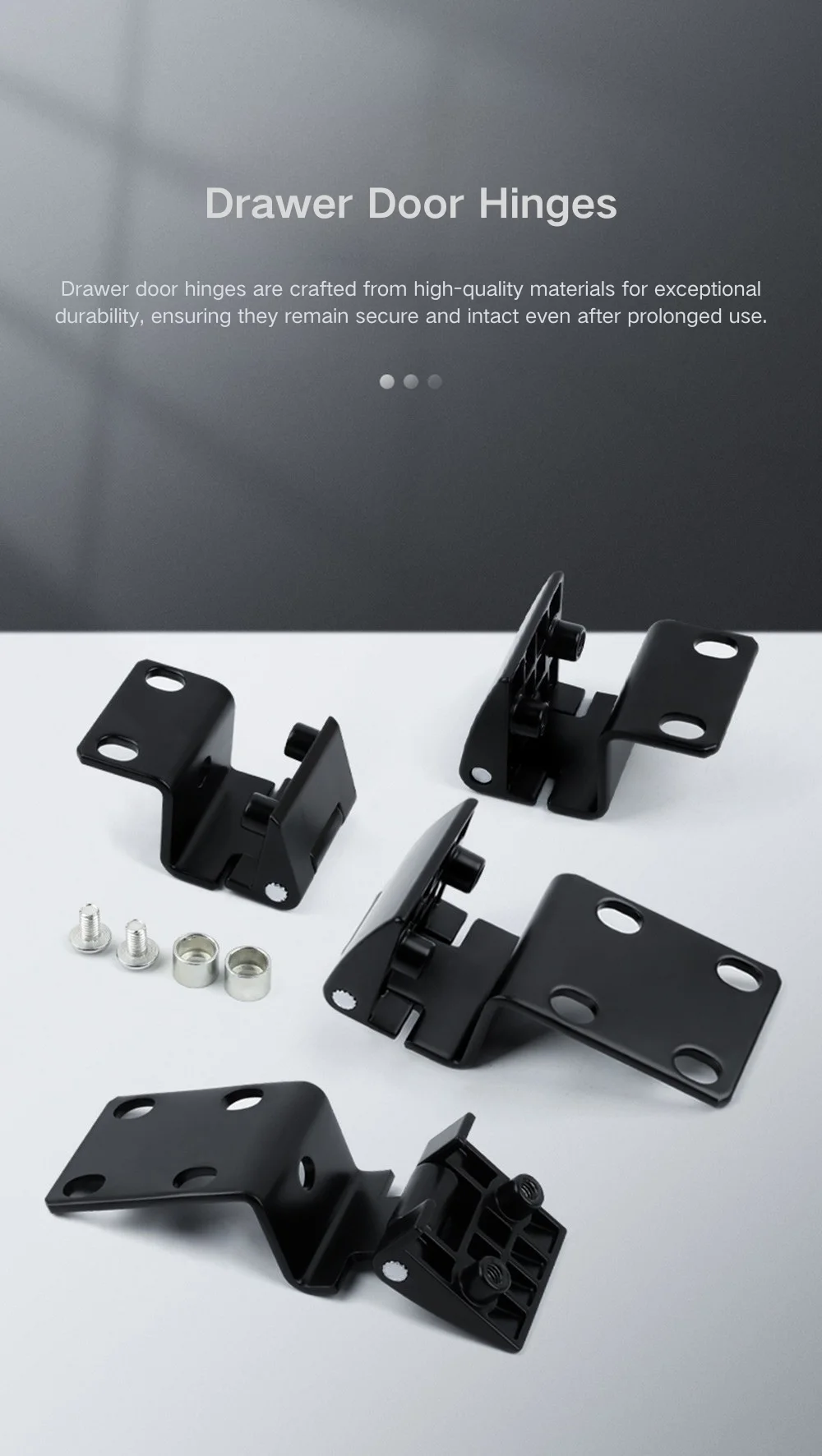

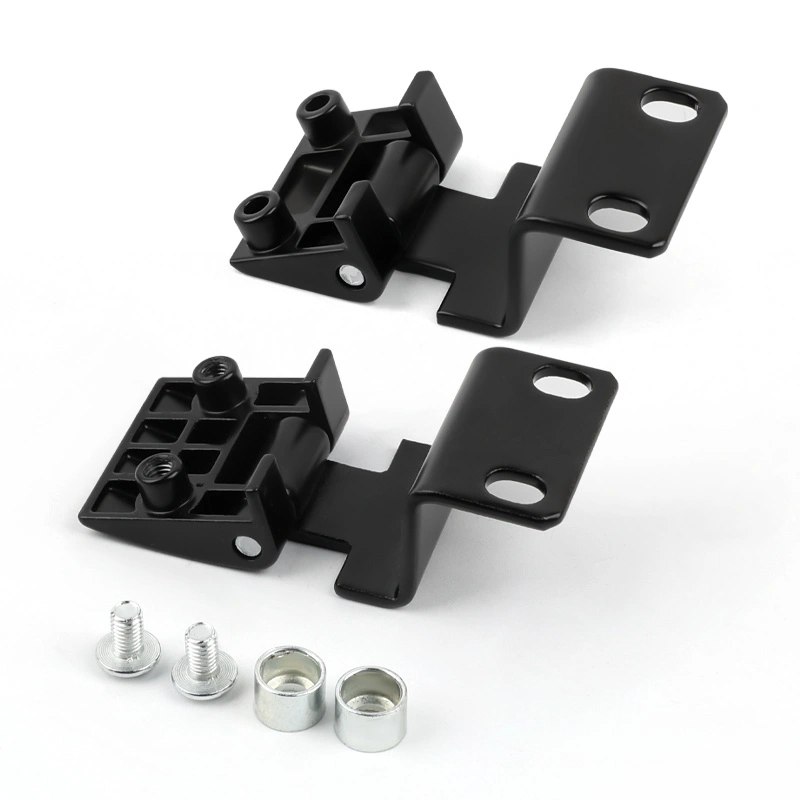

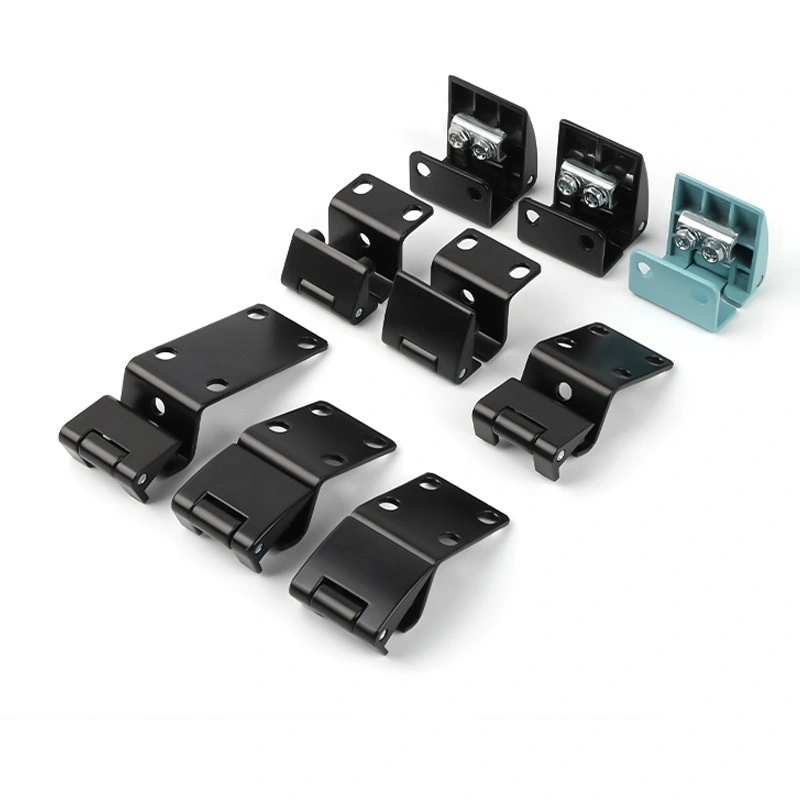

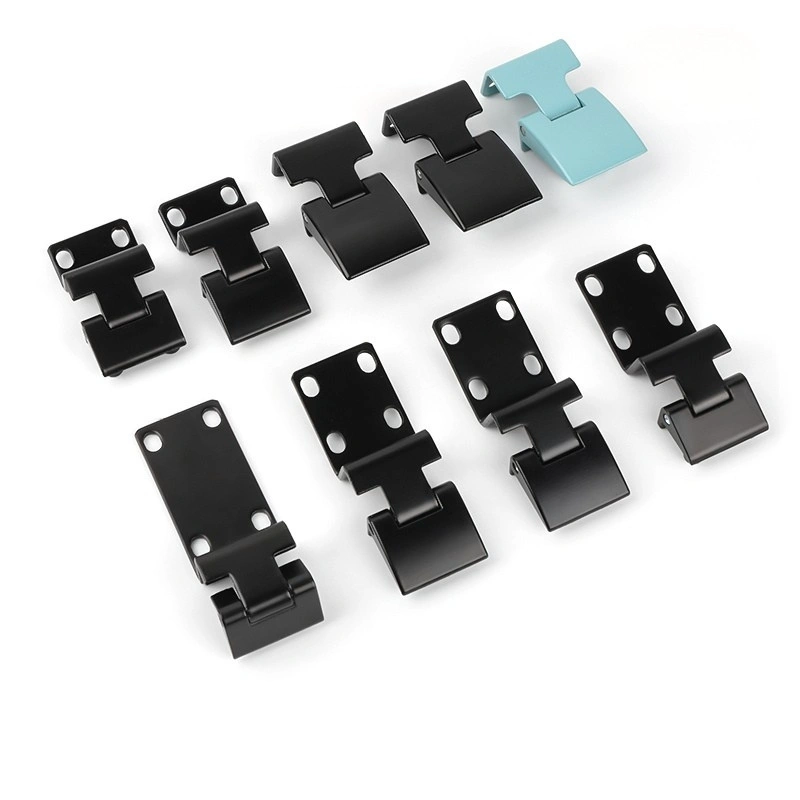

பவர் கேபினட் டோர்ஸ் சைட்-மவுண்ட் பென்ட் கீல் நான்கு தொடர்களாக ஒழுங்கமைக்கப்பட்டுள்ளது. CL803 தொடர் மூன்று மாடல்களை உள்ளடக்கியது - CL803A-25, CL803B-20, CL803B-25, மற்றும் CL803D-25 - அனைத்தும் கருப்பு துத்தநாக கலவையில், மாதிரியைப் பொறுத்து 36 மிமீ அல்லது 39 மிமீ முன் தட்டு அகலம் கொண்டது. CL803A-25 12 மிமீ துளை இடைவெளியுடன் 39 × 20 மிமீ இரட்டை-திருகு முன் தகட்டைப் பயன்படுத்துகிறது; CL803B மற்றும் CL803D மாதிரிகள் ஸ்லாட் பொருத்துதலுடன் 36 × 25 மிமீ பிளேட்டைப் பயன்படுத்துகின்றன.

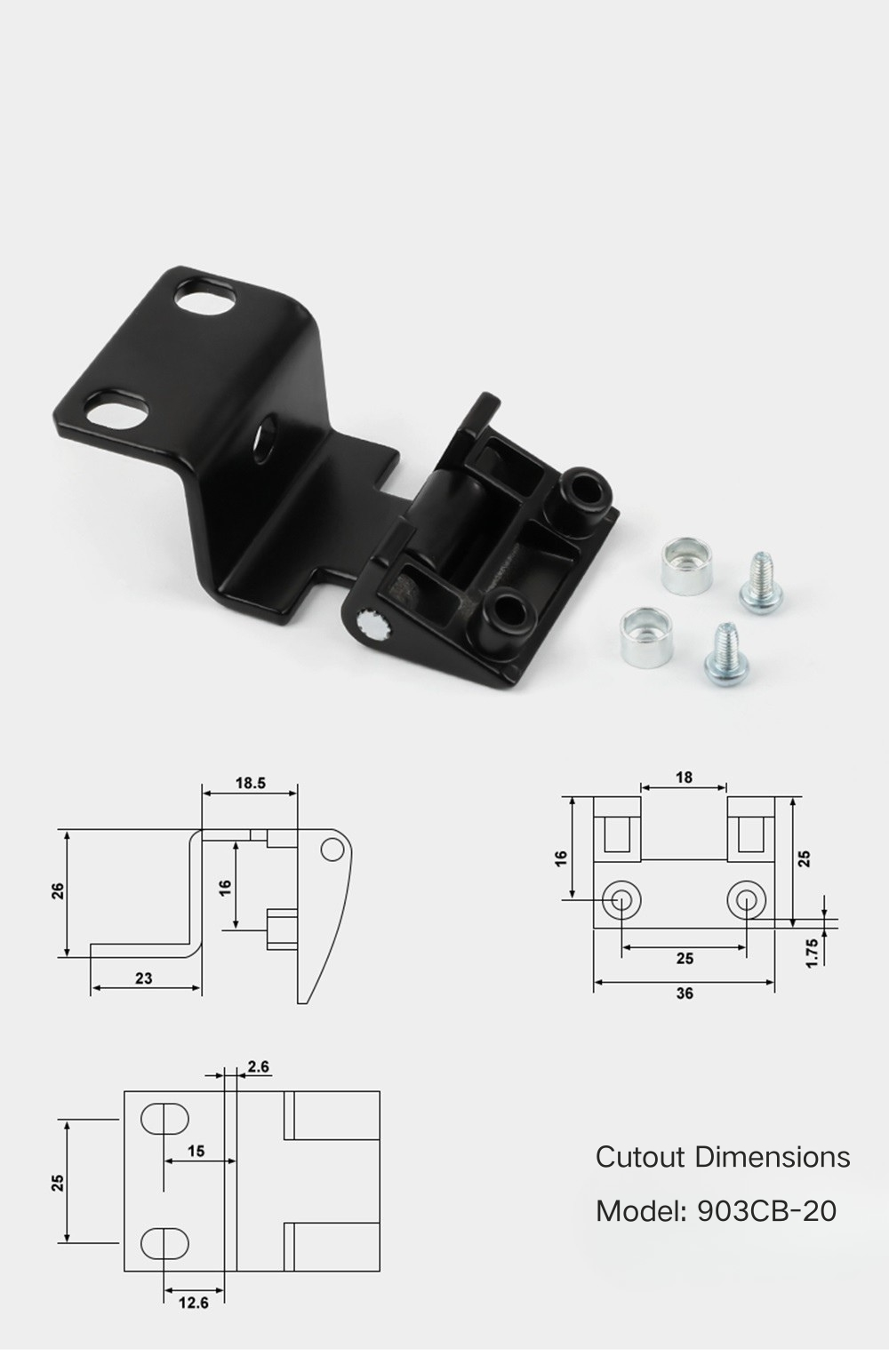

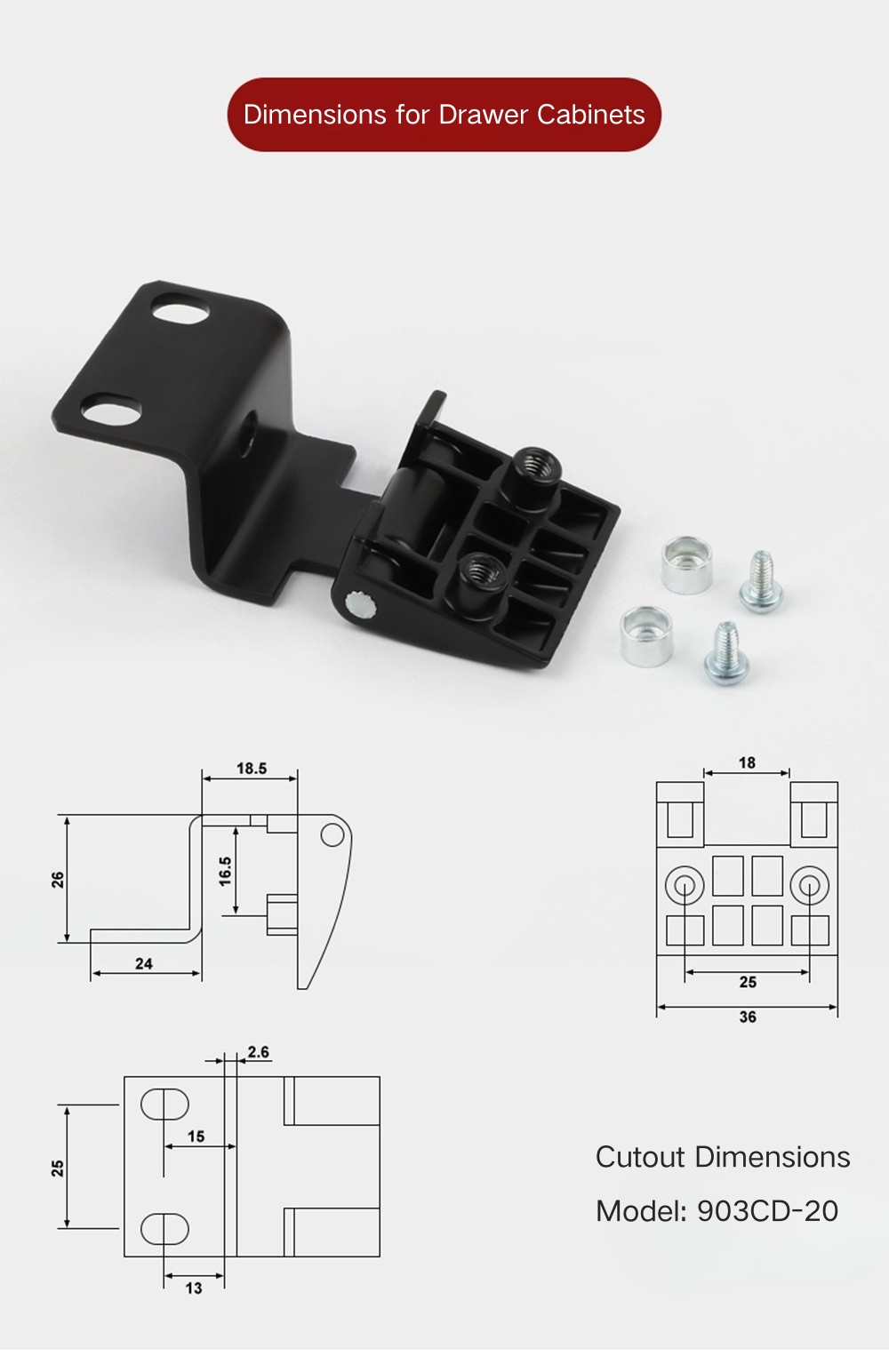

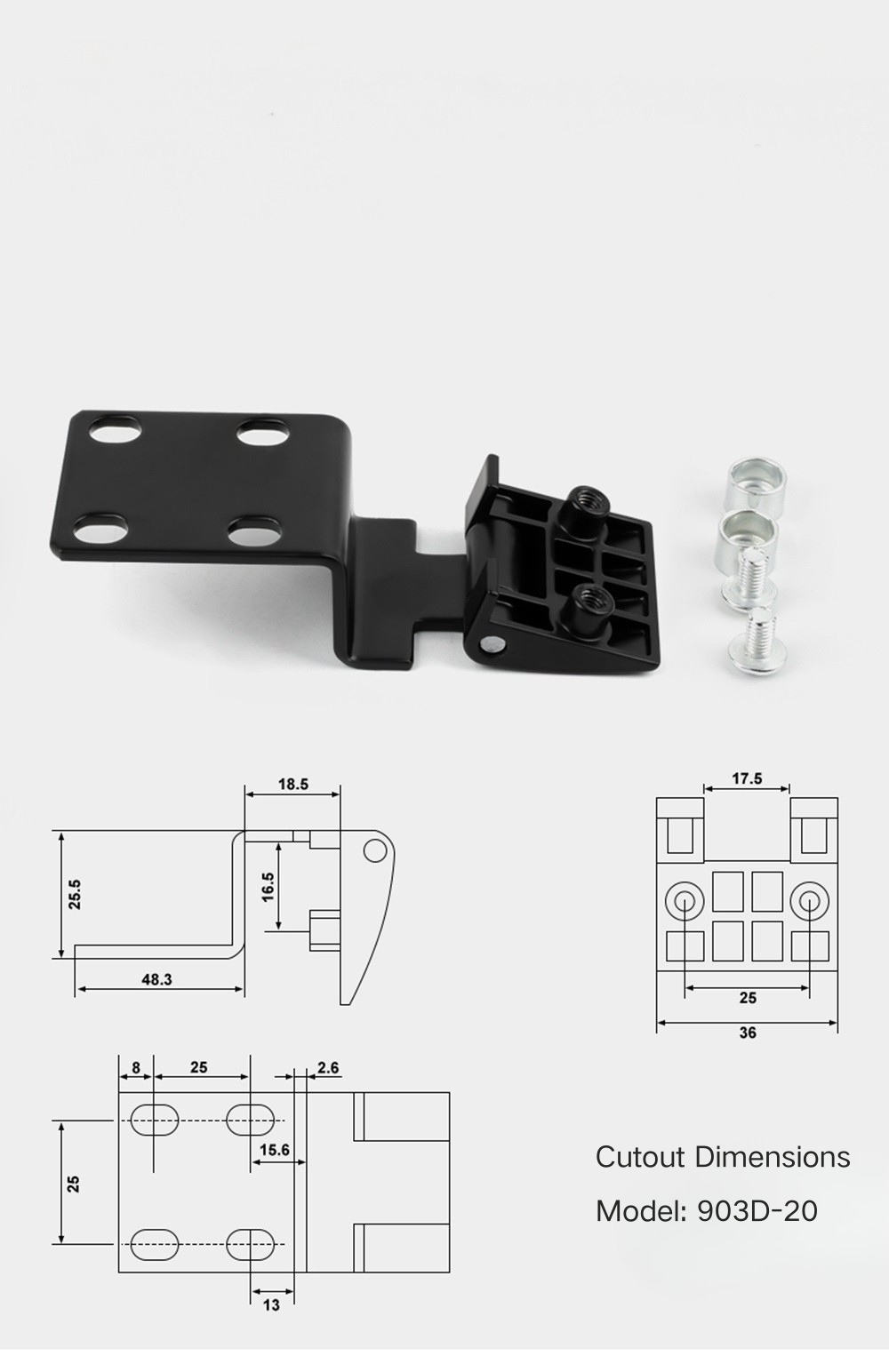

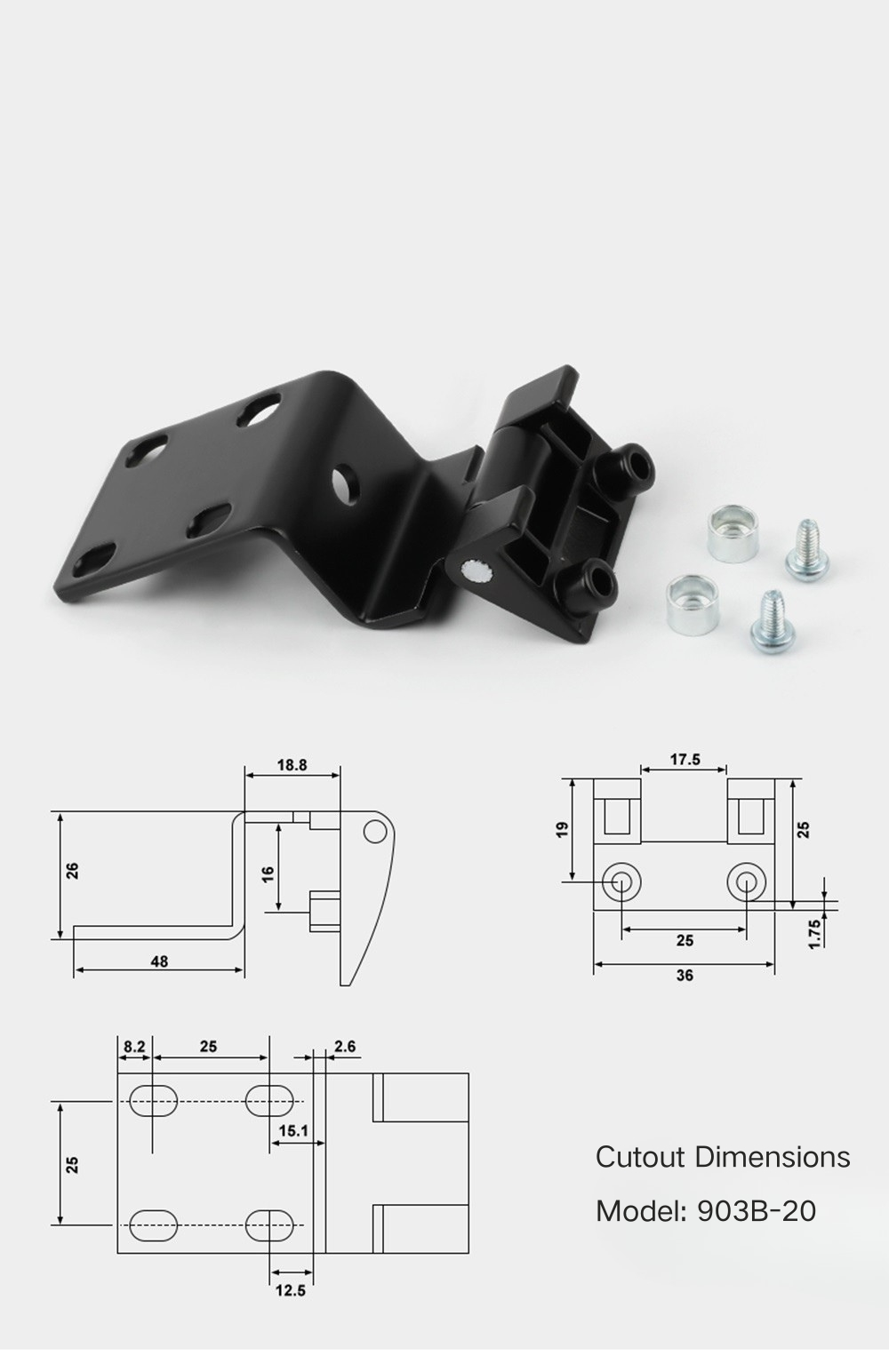

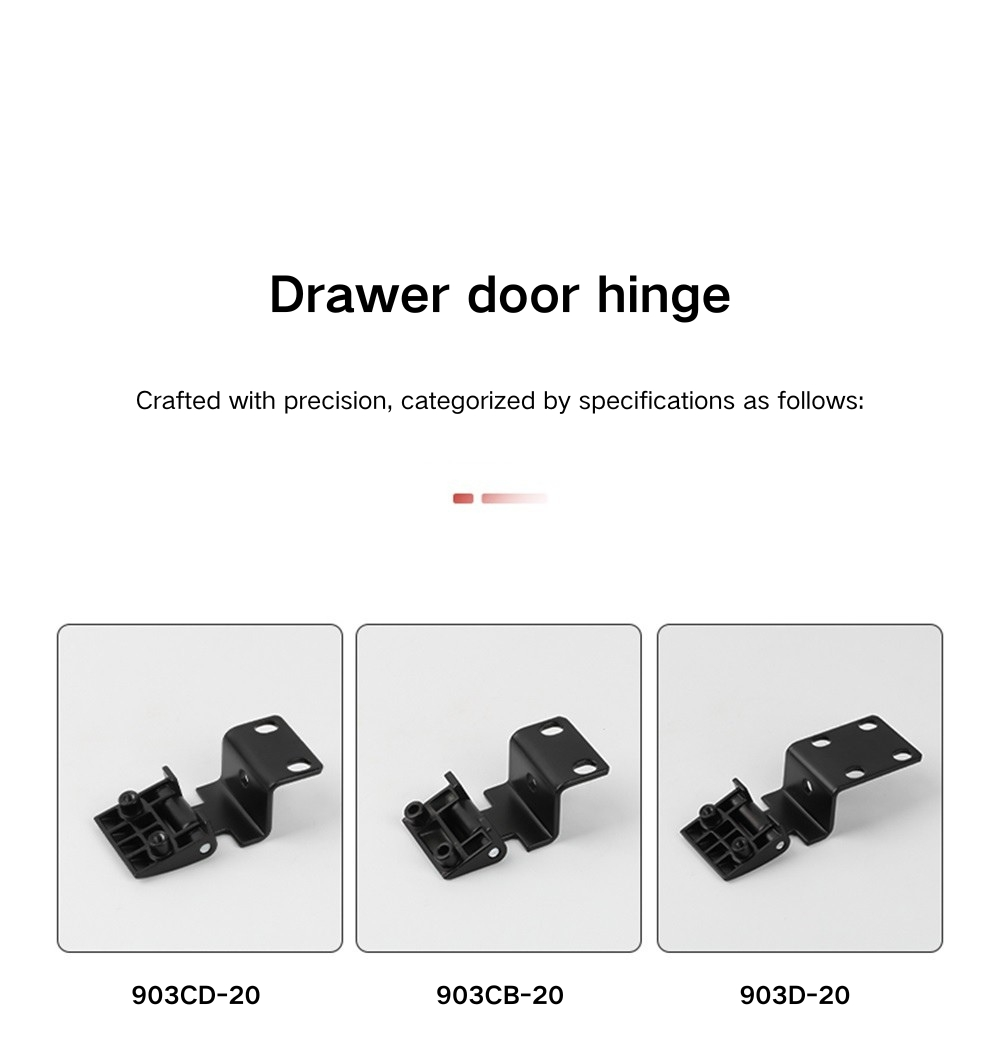

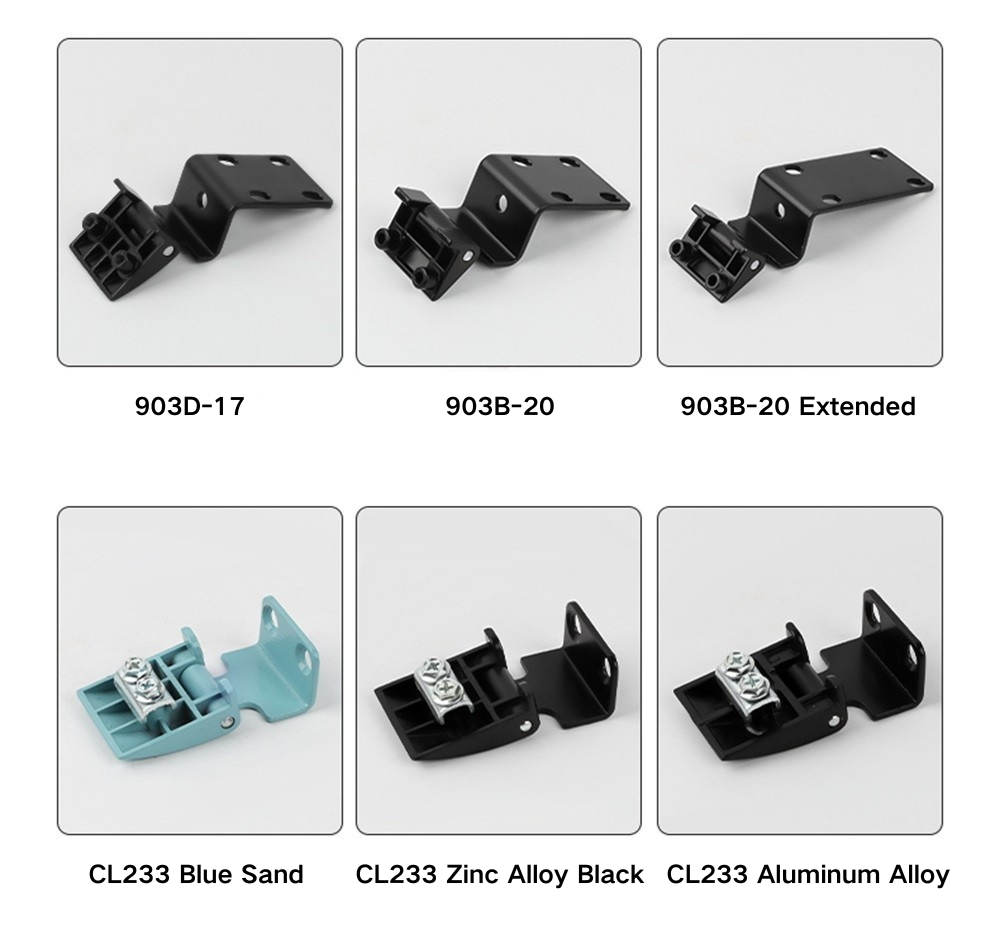

CL901 தொடரில் CL901B-17, CL901B-20 மற்றும் CL901D-17 ஆகியவை அடங்கும், இவை அனைத்தும் 36 × 17.5 மிமீ முன் தகடு மற்றும் நிலையான 8 மிமீ + 2.5 மிமீ துளை ஆஃப்செட். CL903 தொடர் கீல் வரம்பில் உள்ள மிகப்பெரிய குழுவாகும், CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, மற்றும் CL903D-20 உட்பட ஏழு மாடல்கள் — நிலையான மற்றும் நீட்டிக்கப்பட்ட சட்டகங்கள் இரண்டையும் உள்ளடக்கியது. CL233 ஆனது கருப்பு துத்தநாக அலாய், மணல் நீல துத்தநாக அலாய் மற்றும் அலுமினிய அலாய் ஆகியவற்றில் 39 × 20 மிமீ முன் தட்டு மற்றும் 12 மிமீ துளை இடைவெளியுடன் CL803A-25 ஐப் போன்றது.

தொடர் மூலம் பரிமாணங்கள்

சைட்-மவுண்ட் வளைவு கீலின் CL803 வரிசையின் ஒட்டுமொத்த அகலம் 18.5 மிமீ முதல் 23.5 மிமீ வரை மற்றும் அதன் மாடல்கள் முழுவதும் 26 மிமீ முதல் 28.5 மிமீ வரை உயரம் கொண்டது. CL803A-25 23 மிமீ அகலமும் 26 மிமீ உயரமும் 22.5 மிமீ உள் ஆழமும் கொண்டது; CL803B-20 16 மிமீ உள் ஆழத்துடன் 18.5 மிமீ அகலம் கொண்டது; CL803B-25 23.5 மிமீ அகலமும் 28.5 மிமீ உயரமும் 16 மிமீ உள் ஆழமும் கொண்டது; மற்றும் CL803D-25 23.5 மிமீ அகலமும் 26.5 மிமீ உயரமும் 16.5 மிமீ உள் ஆழமும் கொண்டது. அனைத்து CL803 மாடல்களும் 26 மிமீ அடிப்படை அகலம் மற்றும் 20 மிமீ உயரமுள்ள மவுண்டிங் பிளேட்டைக் கொண்டுள்ளன.

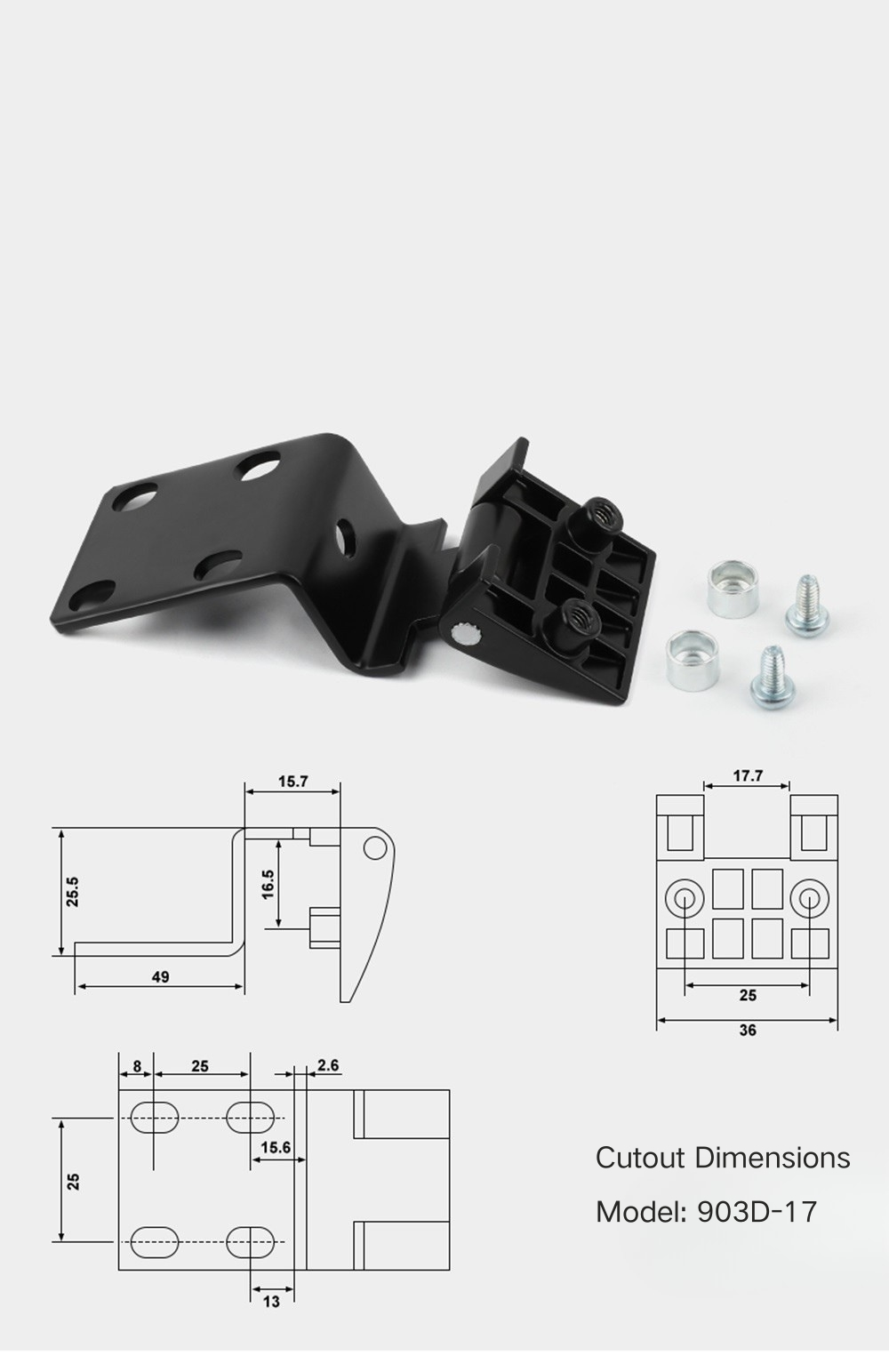

CL901 தொடர் பவர் கேபினட் டோர்ஸ் சைட்-மவுண்ட் பென்ட் கீல் வரம்பில் உள்ள மற்ற மாடல்களை விட குறிப்பிடத்தக்க வகையில் உயரமாக உள்ளது - இவை மூன்றும் 39.5 மிமீ ஒட்டுமொத்த உயரத்தில் வருகின்றன, அகலம் 15.5 மிமீ மற்றும் 18.5 மிமீ மற்றும் பலகை முழுவதும் நிலையான 16.5 மிமீ உள் ஆழம். CL901B-20, மற்றும் CL901D-17க்கு 21 மிமீ. CL903 தொடர் ஒரு பரந்த வரம்பில் பரவியுள்ளது - நீட்டிக்கப்பட்ட மாதிரியில் அடிப்படை அகலம் 48 மிமீ முதல் 73.8 மிமீ வரை, ஒட்டுமொத்த உயரம் 25.5 மிமீ முதல் 26 மிமீ வரை. CL233 ஆனது ஒட்டுமொத்தமாக 24.5 × 24.5 மிமீ, 22 மிமீ உள் ஆழம், 39.3 மிமீ மவுண்டிங் பிளேட் மற்றும் முன் தட்டில் 7.5 மிமீ + 15 மிமீ துளை ஆஃப்செட் ஆகும்.

விண்ணப்ப காட்சிகள்

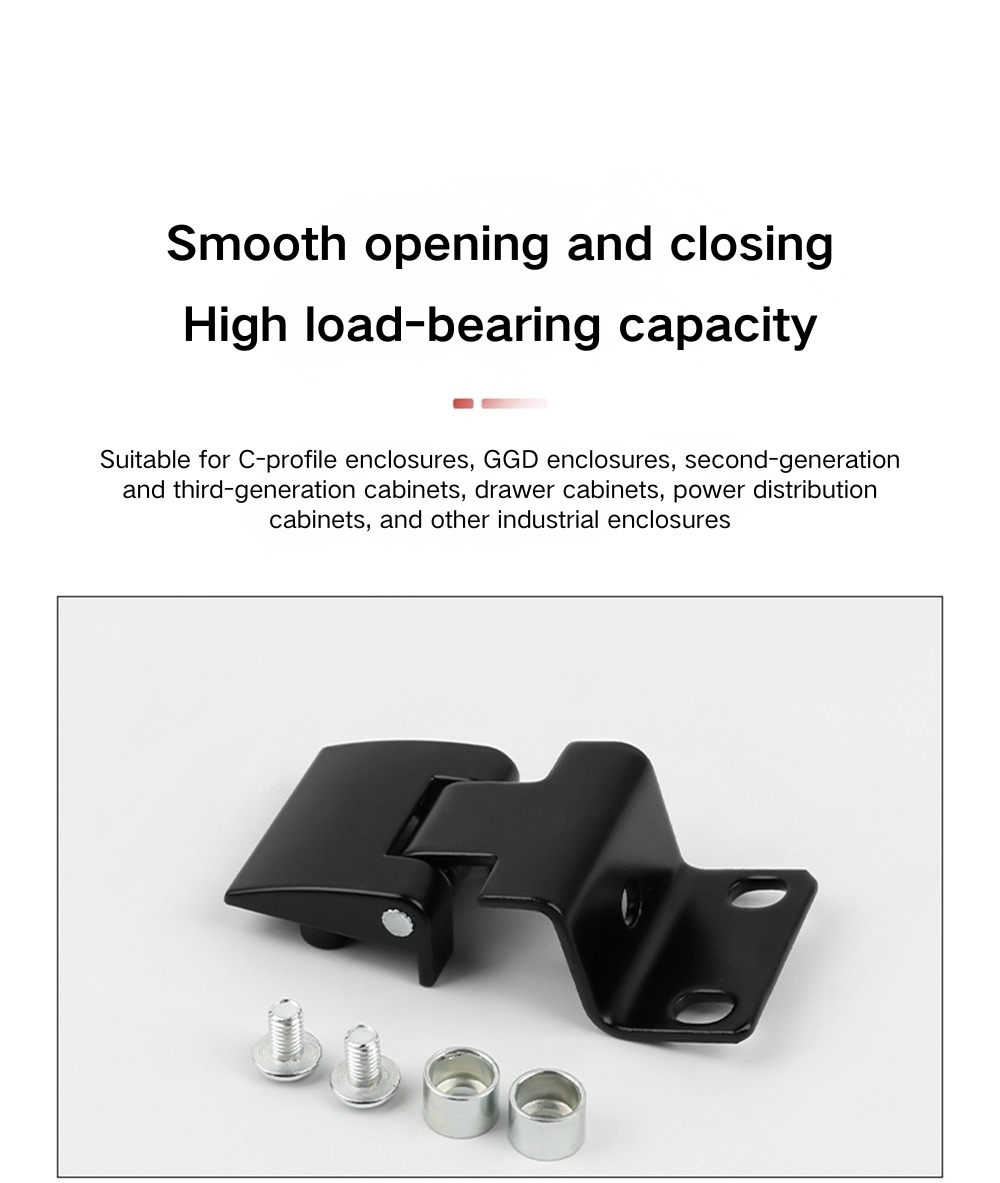

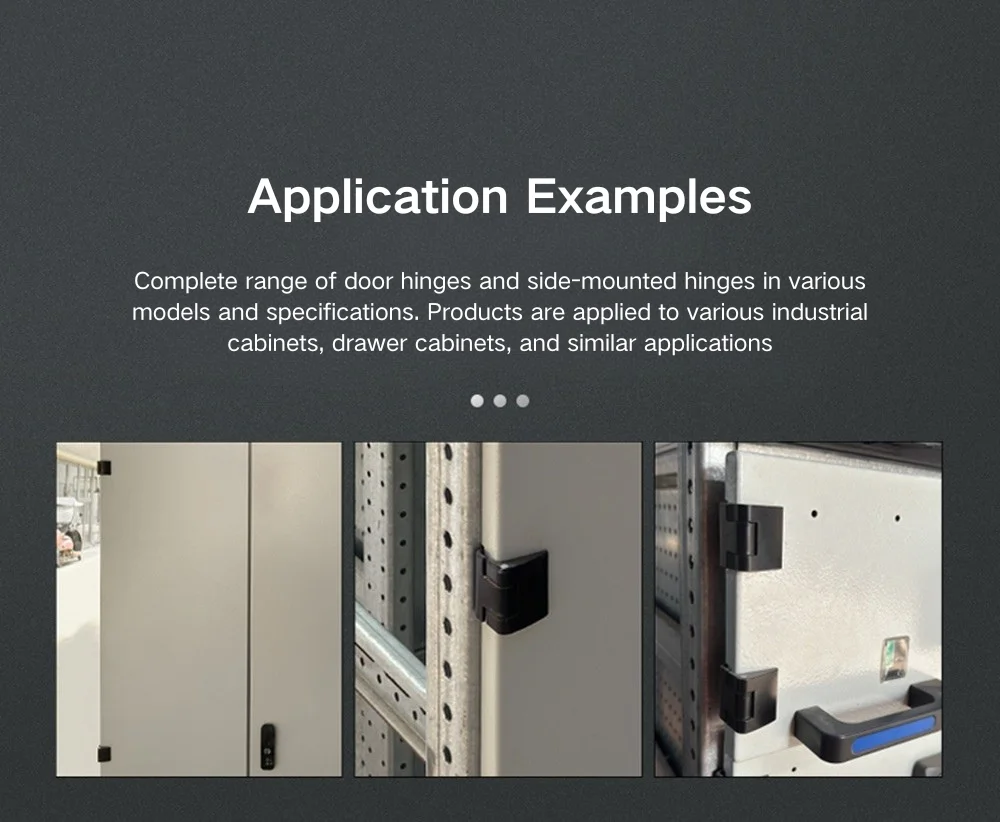

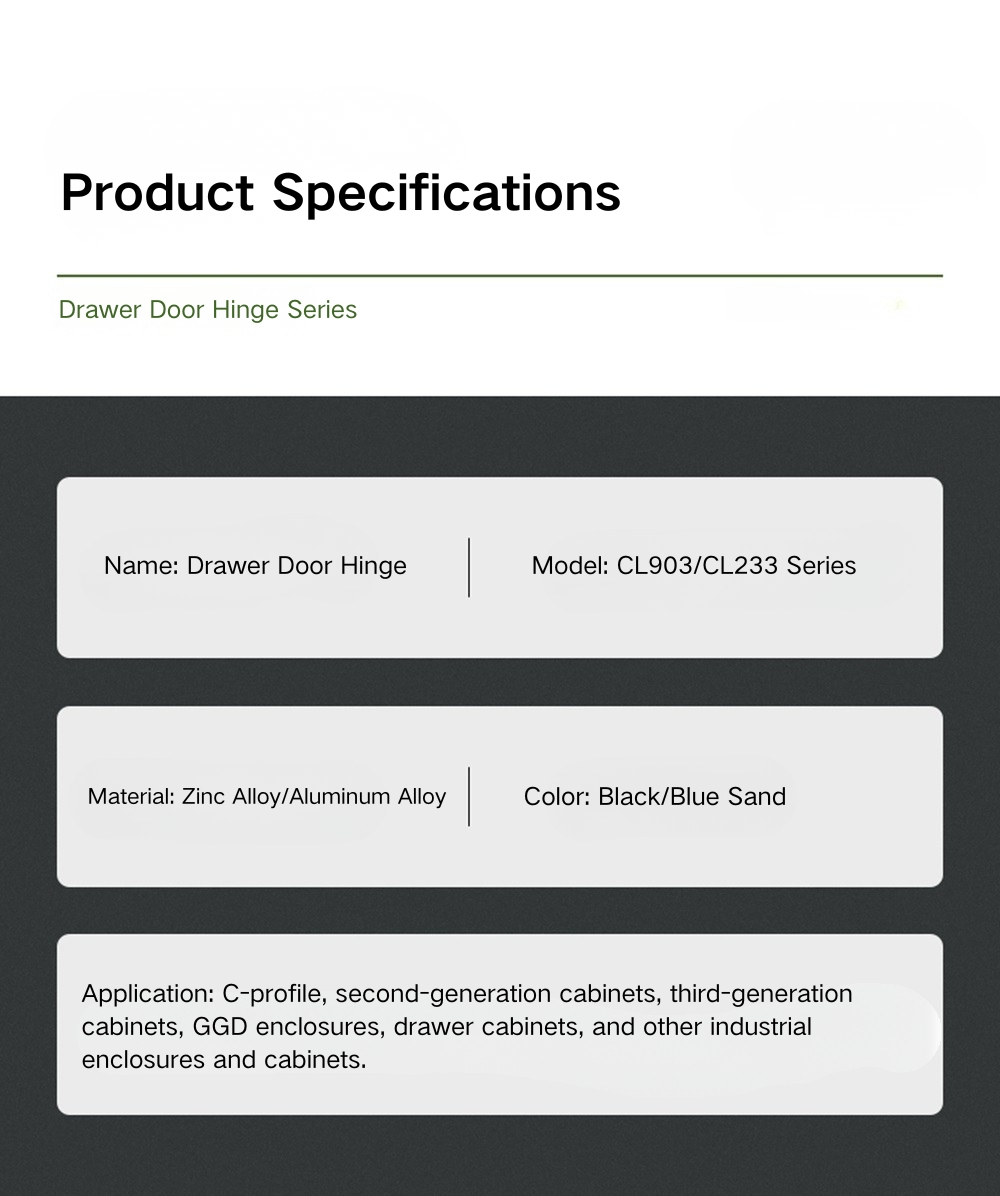

பவர் கேபினட் டோர்ஸ் சைட்-மவுண்ட் பென்ட் கீல் சி-பிரிவு எஃகு சுயவிவரங்களில் கட்டப்பட்ட கேபினெட் பிரேம்களுக்காக வடிவமைக்கப்பட்டுள்ளது, இது GGD மின் பெட்டிகள், இரண்டாம் மற்றும் மூன்றாம் தலைமுறை விநியோக கேபினட்கள், டிராயர் கேபினட்கள் மற்றும் பவர் என்க்ளோசர்களுக்கான நிலையான கட்டுமான முறையாகும். கீல் உடலின் வளைந்த சுயவிவரமானது சி-பிரிவு லிப் மீது கொக்கிகள் மற்றும் முன் தட்டு திருகுகள் கதவு பேனல் முகத்தில் உள்ளது, இது இந்த கேபினட் வகைக்கு நிறுவப்பட்ட நிறுவல் முறையாகும் மற்றும் நிலையான சட்ட சுயவிவரங்களில் எந்த மாற்றமும் தேவையில்லை.

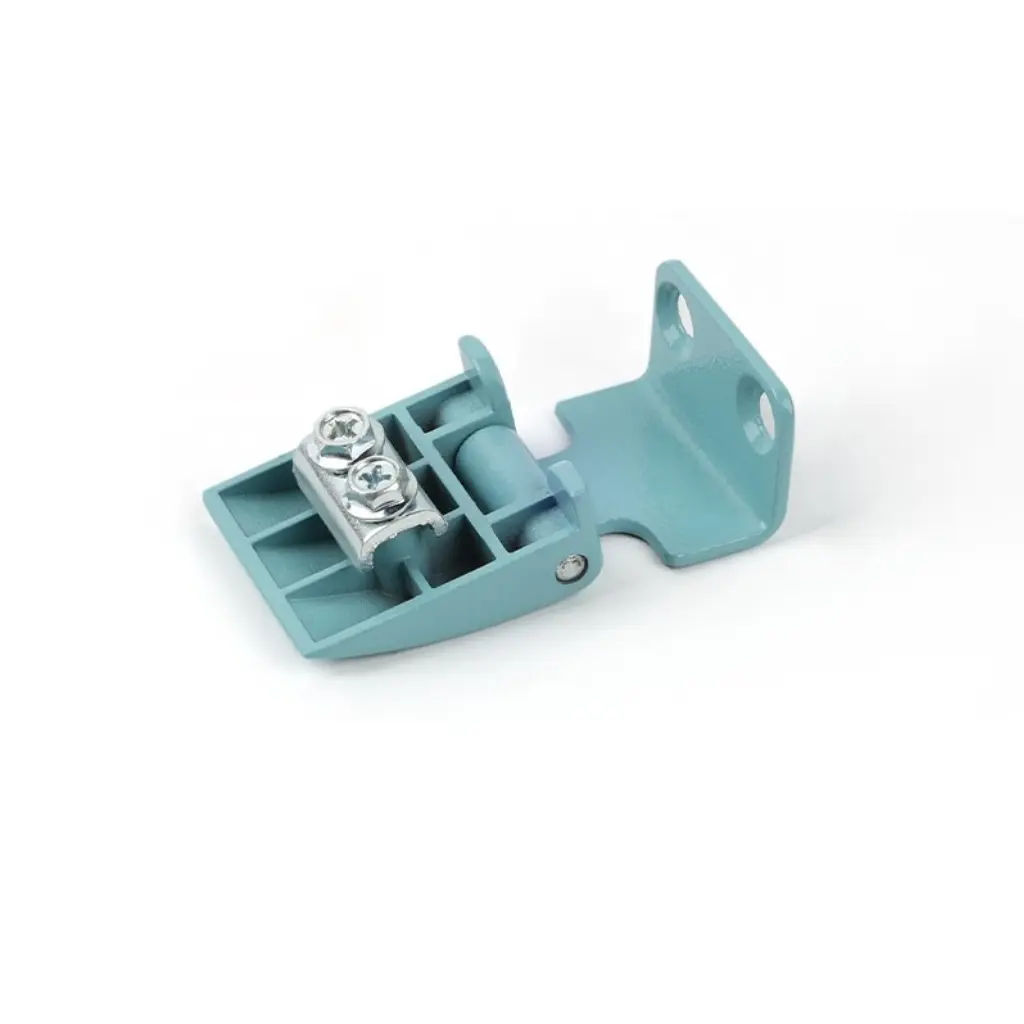

முக்கிய ஜிஜிடி மற்றும் பவர் கேபினட் பயன்பாடுகளுக்கு அப்பால், இணக்கமான சி-பிரிவு அல்லது ஒத்த வளைந்த ஸ்டீல் பிரேம் சுயவிவரங்களில் கட்டப்பட்ட பிற தொழில்துறை இணைப்புகளுக்கும் இந்தத் தயாரிப்பு பொருந்தும். மணல் நீல துத்தநாகக் கலவையில் உள்ள CL233 சில நேரங்களில் கேபினட் வெளிப்புறம் வண்ண-குறியிடப்பட்ட வன்பொருள் திட்டத்தைப் பயன்படுத்தும் இடத்தில் குறிப்பிடப்படுகிறது, அதே நேரத்தில் அலுமினியம் அலாய் CL233 மாறுபாடு எடையைக் கருத்தில் கொண்டு உறைகளுக்கு இலகுவான விருப்பமாகும். CL803, CL901 மற்றும் CL903 முழுவதும் உள்ள மாடல் அளவுகளின் வரம்பு என்பது GGD மற்றும் பவர் கேபினட் சந்தையில் உள்ள பெரும்பாலான நிலையான சட்ட ஆழங்கள் மற்றும் கதவு பேனல் தடிமன்கள் மற்றும் பவர் கேபினட் சந்தையில் ஒரு தயாரிப்பு குடும்பத்திற்குள் உள்ளடக்கப்பட்டுள்ளது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த கீல் வரம்பில் என்ன தொடர்கள் சேர்க்கப்பட்டுள்ளன?

வரம்பு நான்கு தொடர்களை உள்ளடக்கியது: CL803 (நான்கு மாதிரிகள்), CL901 (மூன்று மாதிரிகள்), CL903 (ஏழு மாதிரிகள்), மற்றும் CL233 (மூன்று வகைகள்). CL233 தவிர மற்ற அனைத்தும் கருப்பு துத்தநாக கலவையாகும், இது மணல் நீல துத்தநாக அலாய் மற்றும் அலுமினிய கலவையிலும் கிடைக்கிறது.

Q2: இந்த கீல் எந்த வகையான கேபினட் வகைகளுக்காக வடிவமைக்கப்பட்டுள்ளது?

ஜிஜிடி மின் பெட்டிகள், இரண்டாம் மற்றும் மூன்றாம் தலைமுறை விநியோகப் பெட்டிகள், டிராயர் கேபினட்கள் மற்றும் பவர் என்க்ளோசர்கள் உள்ளிட்ட சி-பிரிவு சுயவிவர கேபினட் பிரேம்களுக்காக சைட்-மவுண்ட் வளைவு கீல் வடிவமைக்கப்பட்டுள்ளது. இது பிளாட்-பிரேம் அல்லது வெல்டட் அடைப்பு வகைகளுக்காக அல்ல.

Q3: இந்த கீல் எவ்வாறு நிறுவப்பட்டது?

அனைத்து மாடல்களும் திருகு பொருத்தப்பட்டுள்ளன. வளைந்த கீல் உடல் சி-பிரிவு சட்ட உதட்டின் மேல் கொக்கிகள் மற்றும் முன் மவுண்டிங் பிளேட் கதவு பேனல் முகத்தில் திருகப்படுகிறது. வெல்டிங் தேவையில்லை.

Q4: CL803, CL901 மற்றும் CL903 தொடர்களுக்கு என்ன வித்தியாசம்?

இந்தத் தொடர் ஒட்டுமொத்த அளவு, சட்ட ஆழம் மற்றும் மவுண்டிங் பிளேட் உள்ளமைவில் வேறுபடுகிறது. CL901 மாதிரிகள் 39.5 மிமீ ஒட்டுமொத்த உயரத்தில் மிக உயரமானவை; CL803 மாதிரிகள் மிகவும் கச்சிதமானவை; CL903 மாதிரிகள் 73.8 மிமீ நீட்டிக்கப்பட்ட மாறுபாடு உட்பட பரந்த அளவிலான அடிப்படை அகலங்களை உள்ளடக்கியது. உங்கள் குறிப்பிட்ட சட்ட சுயவிவரம் மற்றும் கதவு பேனல் பரிமாணங்களின் அடிப்படையில் தேர்ந்தெடுக்கவும்.

Q5: மற்ற தொடர்களில் இருந்து CL233 ஐ வேறுபடுத்துவது எது?

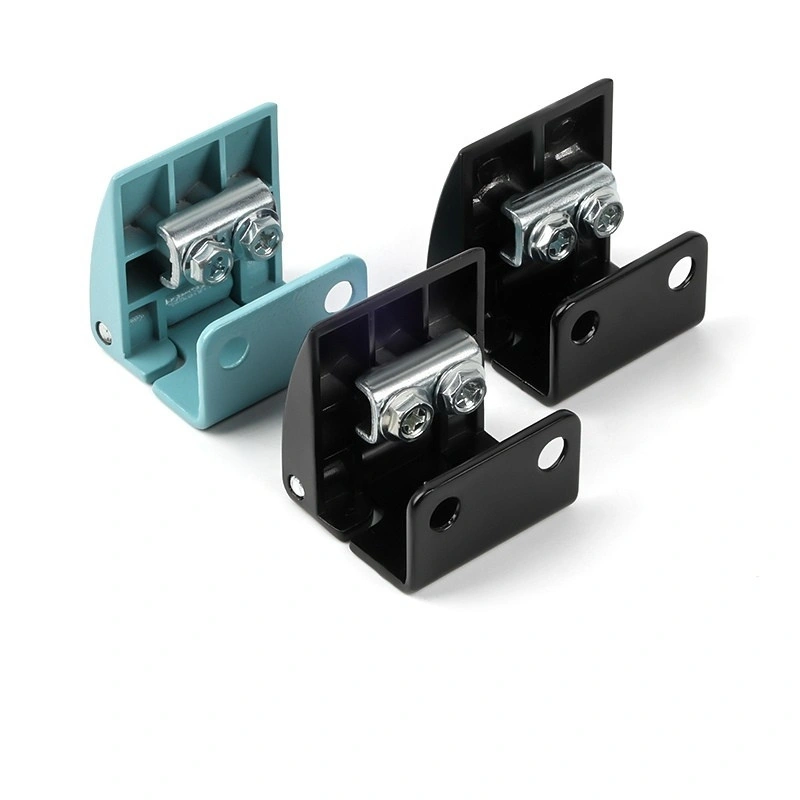

CL233 ஆனது கருப்பு துத்தநாக அலாய், மணல் நீல துத்தநாக அலாய் மற்றும் அலுமினியம் அலாய் ஆகிய மூன்று வகைகளில் கிடைக்கிறது. அதன் முன் தகடு பரிமாணங்கள் (39 × 20 மிமீ) CL803A-25 போன்றது.

Q6: எனது அமைச்சரவைக்கான சரியான மாதிரியை நான் எவ்வாறு தேர்வு செய்வது?

தேர்வு உங்கள் கேபினட் பிரேம் சுயவிவரத்தின் ஆழம், கதவு பேனல் தடிமன் மற்றும் மவுண்டிங் பிளேட் விருப்பம் ஆகியவற்றைப் பொறுத்தது. எண் பின்னொட்டுகள் (-17, -20, -25) மற்றும் எழுத்து பின்னொட்டுகள் (A, B, D, CB, CD) மாதிரி பதவியின் ஒரு பகுதியாகும். ஒவ்வொரு மாடலுக்கும் பரிமாண வரைபடங்களைப் பார்க்கவும் அல்லது பரிந்துரைக்கு உங்கள் சட்ட விவரக்குறிப்புகளுடன் Yitai Lock ஐத் தொடர்பு கொள்ளவும்.

Q7: கீல்கள் எந்தப் பொருட்களிலிருந்து தயாரிக்கப்படுகின்றன?

பெரும்பாலான மாதிரிகள் கருப்பு துத்தநாக கலவையாகும். CL233 கூடுதலாக மணல் நீல துத்தநாக கலவை மற்றும் அலுமினியம் கலவையில் கிடைக்கிறது. துத்தநாக அலாய் கட்டுமானமானது டை காஸ்டிங்கிலிருந்து நல்ல பரிமாண நிலைத்தன்மையை அளிக்கிறது மற்றும் நிலையான உட்புற தொழில்துறை அமைச்சரவை சூழல்களை நன்கு கையாளுகிறது.

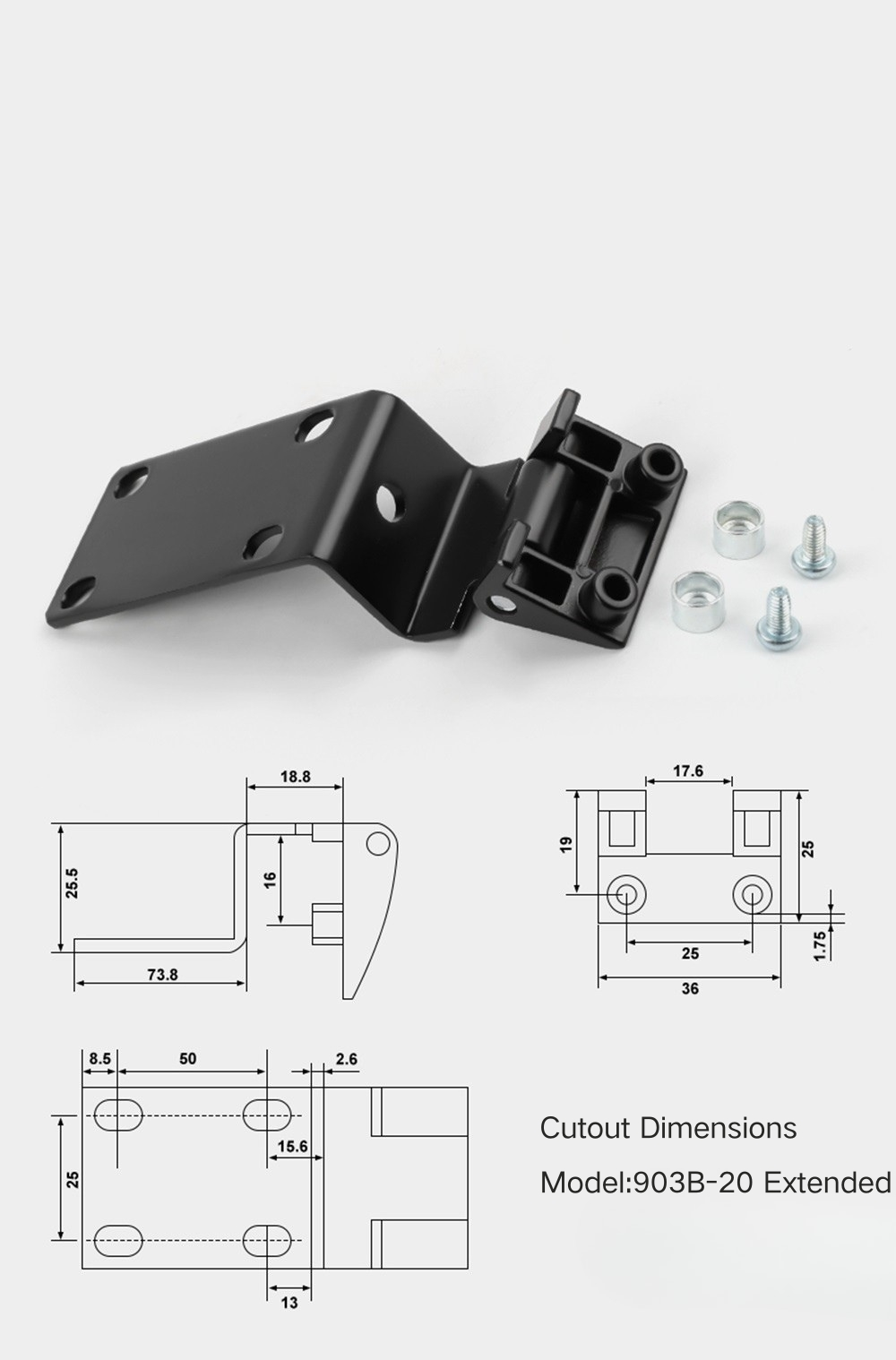

Q8: CL903B-20 நீட்டிக்கப்பட்டவை ஆழமான சட்ட சுயவிவரங்களுக்கு ஏற்றதா?

ஆம் — CL903B-20 Extended ஆனது 73.8 mm அடிப்படை அகலத்தைக் கொண்டுள்ளது, இது நிலையான CL903B-20 ஐ விட 48 மி.மீ. கேபினெட் பிரேம் சுயவிவரத்திற்கு ஆழமான சி-பிரிவு சேனலை இணைக்க நீண்ட கீல் தளம் தேவைப்படும்போது இது சரியான தேர்வாகும்.
