விநியோக குழு நீக்கக்கூடிய கீல்

யிட்டாய் லாக்கிலிருந்து கட்டுப்பாட்டு கேபினட் ஹார்டுவேரை அளவுகளில் பெறுபவர்களுக்கு, டிஸ்ட்ரிபியூஷன் பேனல் ரிமூவபிள் கீல் CL250 தொடர்களை ஆர்டர் செய்வதற்கு முன் மாடல்களில் ஒப்பிடுவது மதிப்புக்குரியது, ஏனெனில் கட்டமைப்பு வடிவமைப்பு சீரானது ஆனால் மாடல்களுக்கு இடையே பரிமாணங்கள் மாறுபடும். அகற்றக்கூடிய வடிவமைப்பு என்பது ஒருமுறை நிறுவப்பட்ட கருவிகள் இல்லாமல் கதவைத் தூக்க முடியும் என்பதாகும், இது அசெம்பிளி லைன்கள் மற்றும் புல பராமரிப்புக்கான நடைமுறை அம்சமாகும். இரண்டு நிறுவல் முறைகளும் - திருகு மற்றும் பற்றவைப்பு - ஆதரிக்கப்படுகின்றன, எனவே கீல் மாற்றமின்றி பெரும்பாலான புனையமைப்பு பணிப்பாய்வுகளுக்கு பொருந்துகிறது.

மாதிரி விருப்பங்கள் மற்றும் பரிமாணங்கள்

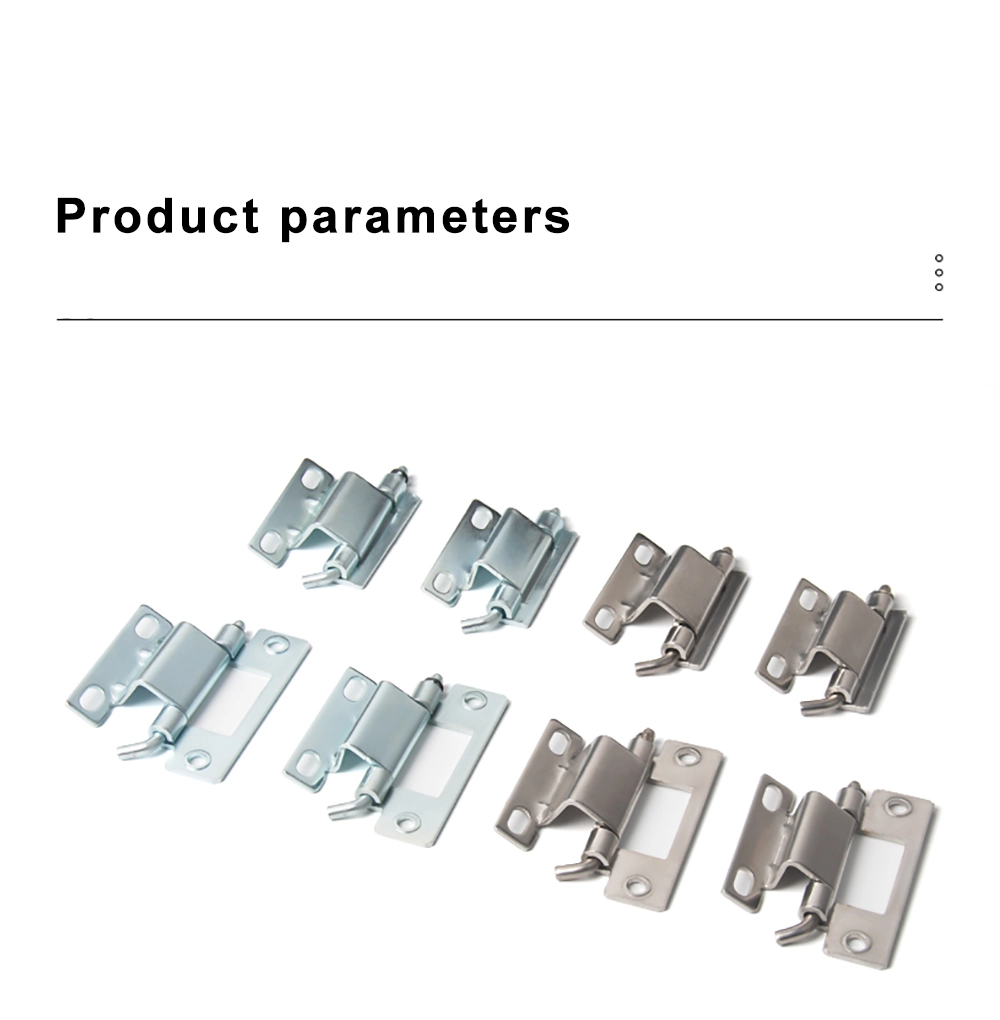

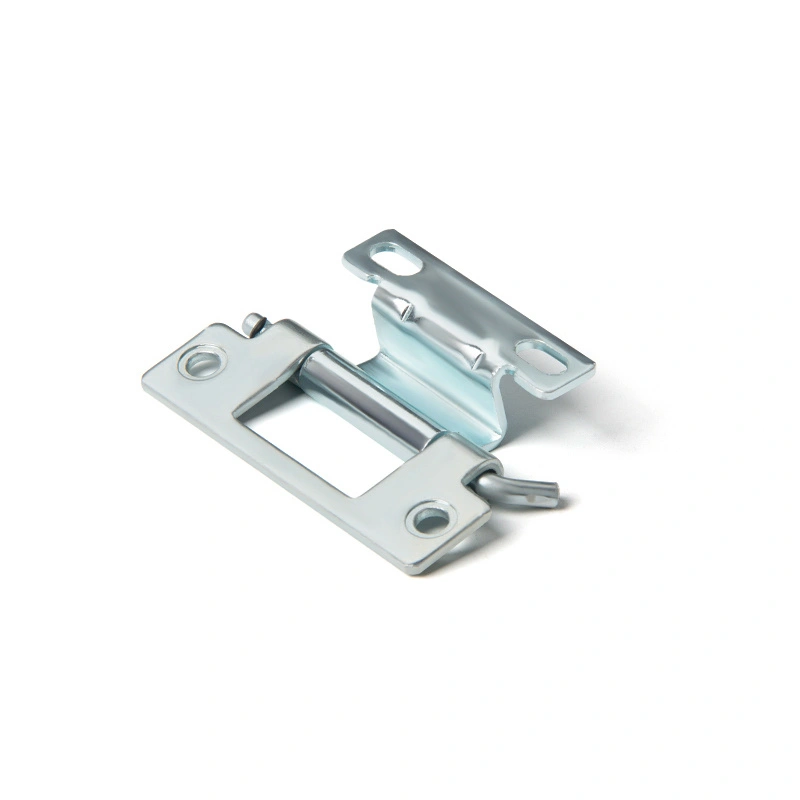

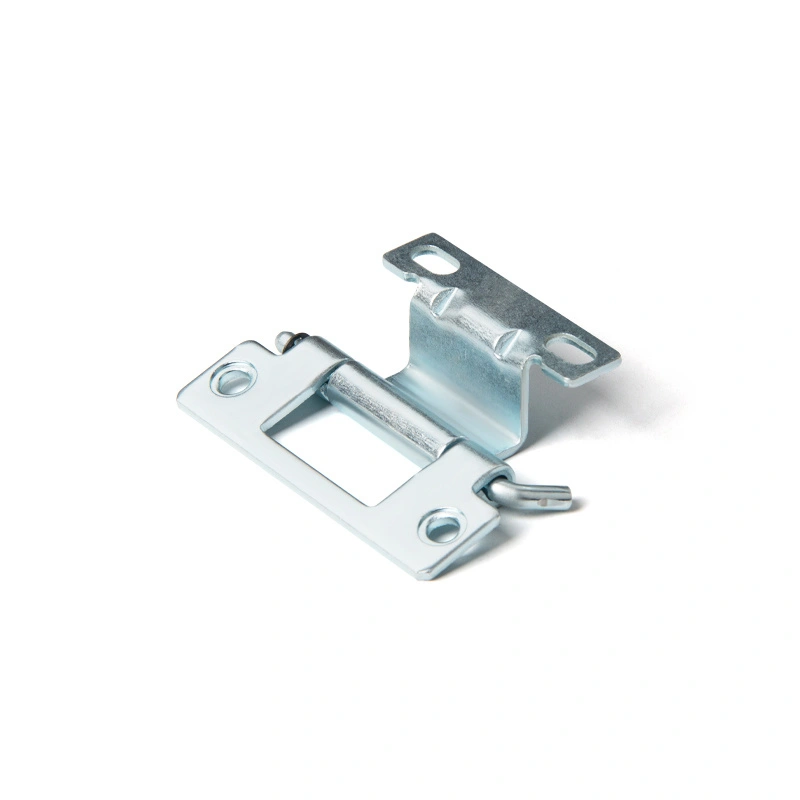

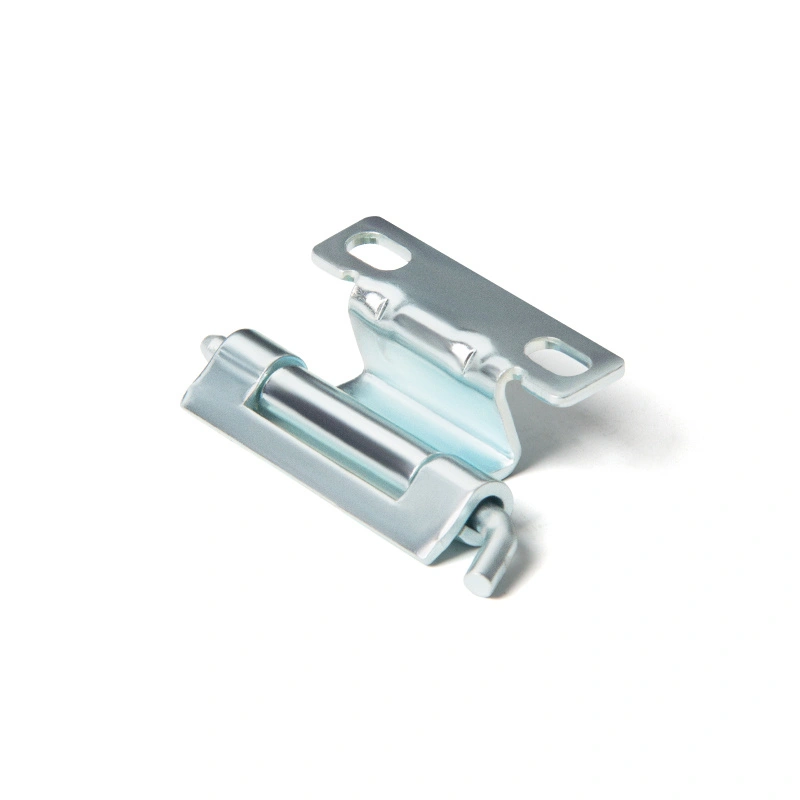

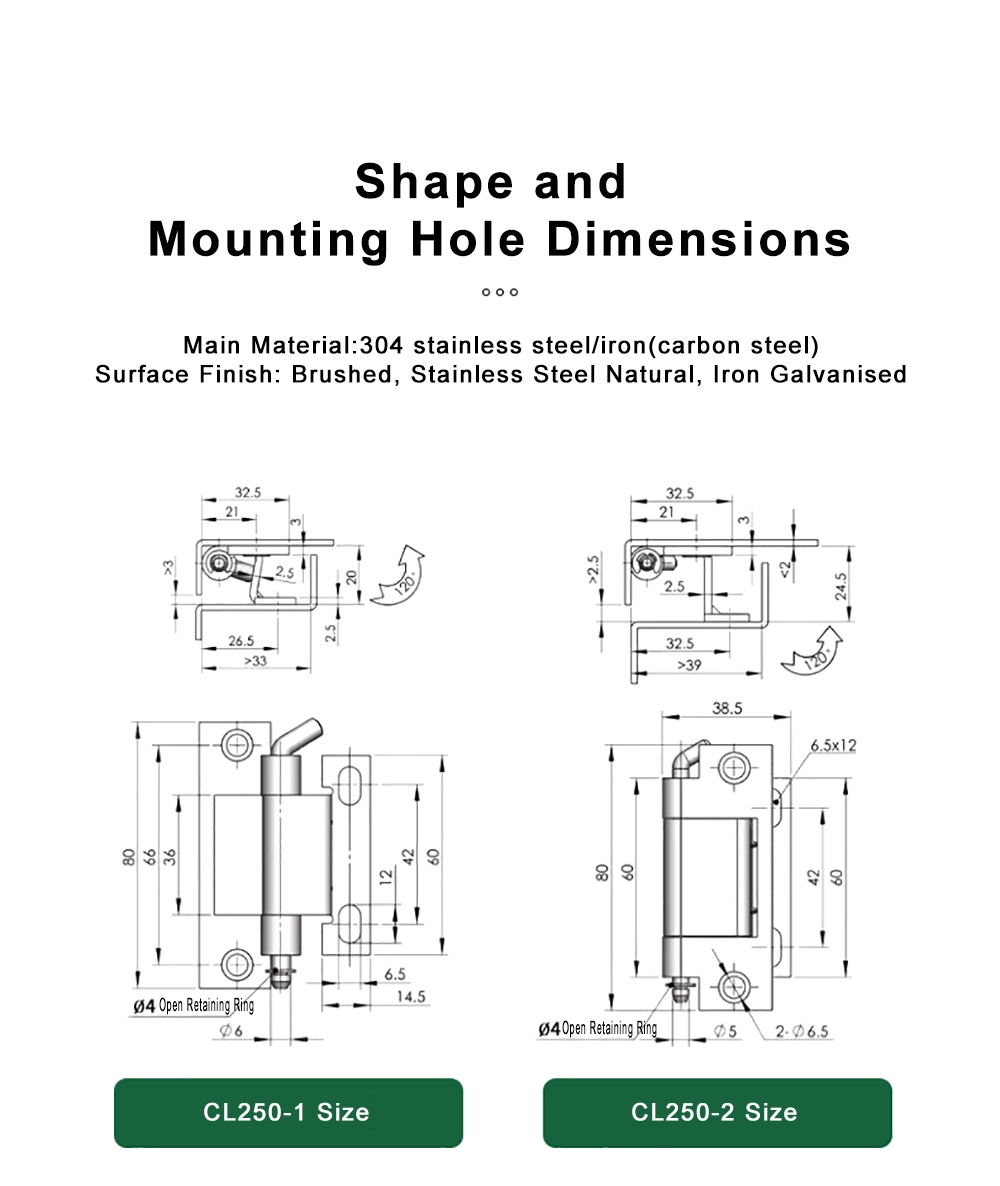

டிஸ்ட்ரிபியூஷன் பேனல் நீக்கக்கூடிய கீல் CL250 தொடர் ஒரே அடிப்படை கட்டமைப்பைக் கொண்ட நான்கு மாடல்களை உள்ளடக்கியது ஆனால் வெவ்வேறு அளவுகள். CL250-1 ஆனது 66 மிமீ கீல் உடல், மொத்த ஆழம் 33 மிமீ மற்றும் பீப்பாய் விட்டம் Φ6 மிமீ மற்றும் 80 மிமீ ஒட்டுமொத்த உயரம் கொண்டது. CL250-2 ஆனது 80 மிமீ ஒட்டுமொத்த உயரத்தைப் பகிர்ந்து கொள்கிறது மற்றும் 60 மிமீ உடல் நீளம், 39 மிமீ அல்லது அதற்கு மேற்பட்ட ஆழம் மற்றும் 6.5 × 12 மிமீ இடைவெளியில் இரண்டு Φ6.5 மிமீ மவுண்டிங் துளைகள் கொண்ட Φ5 மிமீ பீப்பாய் ஆகியவற்றைப் பயன்படுத்துகிறது.

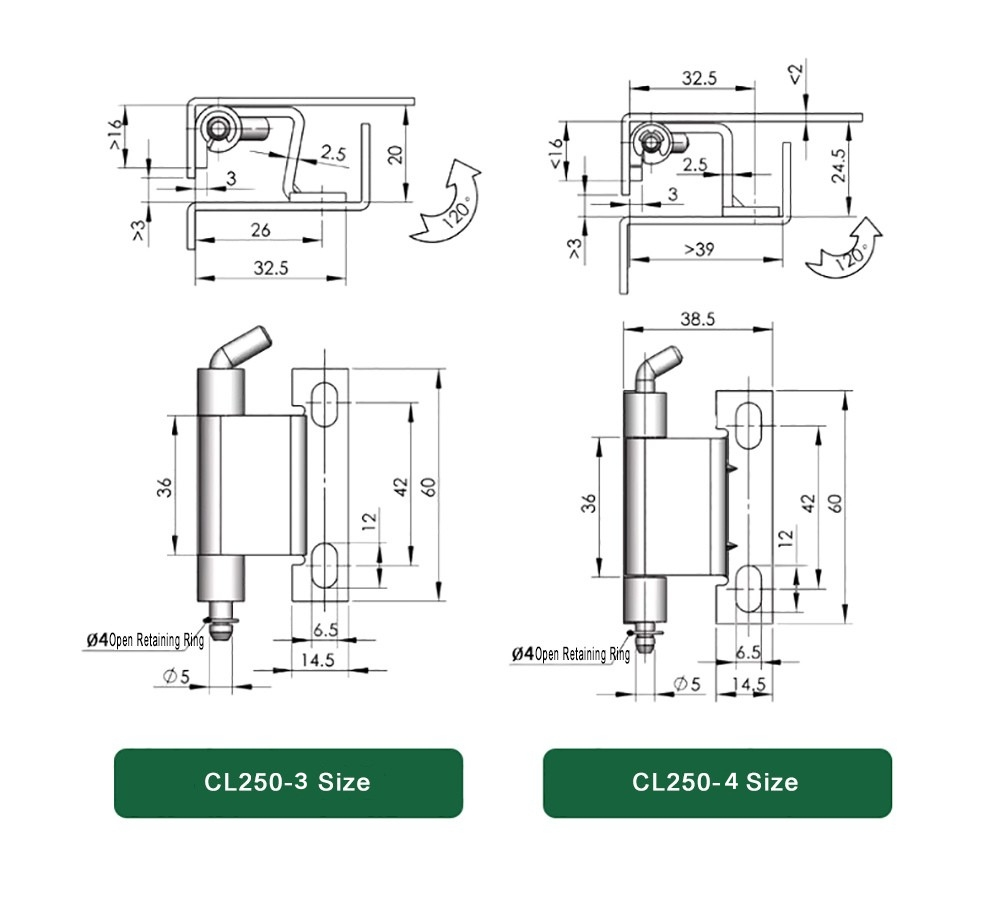

CL250-3 மற்றும் CL250-4 ஆகியவை டிஸ்ட்ரிபியூஷன் பேனல் நீக்கக்கூடிய கீல் வரம்பில் மிகவும் கச்சிதமான விருப்பங்களாகும். இரண்டுமே கீல் உடல் உயரம் 36 மிமீ மற்றும் ஒட்டுமொத்த உயரம் 60 மிமீ, 14.5 மிமீ அடிப்படை அகலம் மற்றும் Φ5 மிமீ பீப்பாய். CL250-3 32.5 மிமீ ஆழத்தைக் கொண்டுள்ளது, அதே நேரத்தில் CL250-4 38.5 மிமீக்கு செல்கிறது. அனைத்து நான்கு மாடல்களும் Φ4 திறந்த தக்கவைக்கும் வளையத்தைப் பயன்படுத்தி முள் இடத்தில் பாதுகாக்கப்படுகின்றன.

ராட் வகைகள் மற்றும் திறப்பு கோணம்

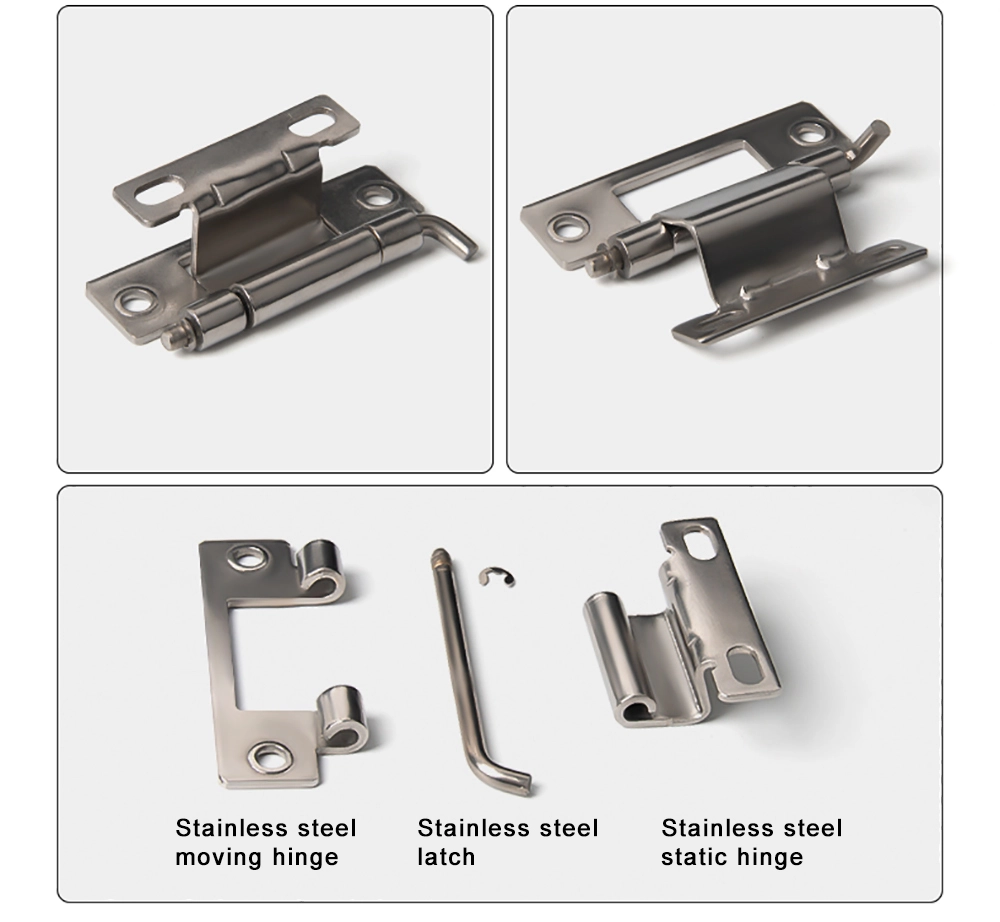

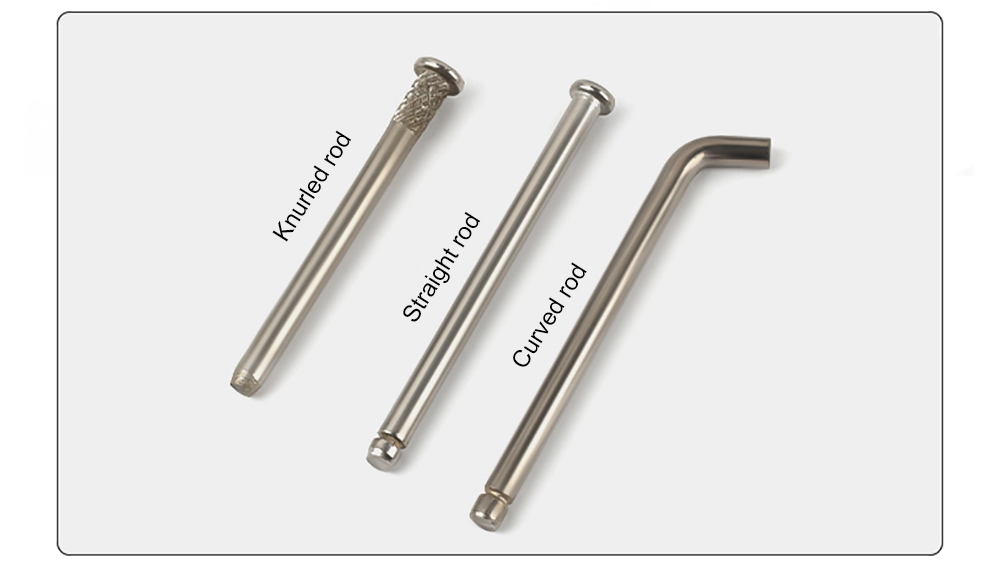

டிஸ்ட்ரிபியூஷன் பேனல் நீக்கக்கூடிய கீலில் மிகவும் நடைமுறை விவரங்களில் ஒன்று, மூன்று தடி வகைகளின் தேர்வு ஆகும்: முட்டி, நேராக மற்றும் வளைந்த. முழங்கால் கம்பியில் பிடியின் அமைப்பை சேர்க்கிறது, இது அதிர்வுகளின் கீழ் தளர்வதை எதிர்க்க உதவுகிறது. நேரான தடி நிலையான விருப்பமாகும் மற்றும் மிகவும் பொதுவான அடைப்பு பயன்பாடுகளுக்கு பொருந்தும். வளைந்த தடியானது கையால் முள் அகற்றுவதை எளிதாக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது கீல் அடிக்கடி அணுகப்படும் அல்லது இறுக்கமான இடங்களில் பயனுள்ளதாக இருக்கும்.

டிஸ்ட்ரிபியூஷன் பேனல் நீக்கக்கூடிய கீலில் உள்ள அனைத்து தடி வகைகளும் அதே Φ4 திறந்த தக்கவைப்பு வளையத்துடன் வேலை செய்யும், அது ஒருமுறை அமர்ந்தவுடன் முள் பூட்டுகிறது. முழு CL250 தொடரின் தொடக்கக் கோணம் தோராயமாக 120° ஆகும், இது முழு 180° ஸ்விங் தேவையில்லாமல் பெரும்பாலான கேபினட் கதவு அணுகல் தேவைகளுக்கு போதுமான அனுமதியை வழங்குகிறது.

நிறுவல் மற்றும் ஏற்றுதல்

டிஸ்ட்ரிபியூஷன் பேனல் நீக்கக்கூடிய கீல் இரண்டு நிறுவல் முறைகளை ஆதரிக்கிறது - திருகு மவுண்டிங் மற்றும் வெல்டிங் - அதாவது இது புனையப்பட்ட தாள் உலோக உறைகள் மற்றும் போல்ட்-டுகெதர் கேபினட் அசெம்பிளிகள் இரண்டிலும் பயன்படுத்தப்படலாம். திருகு பொருத்துவதற்கு, CL250-1 ஒற்றை Φ6.5 மிமீ ஸ்லாட்டைப் பயன்படுத்துகிறது, அதே நேரத்தில் CL250-2 மற்றும் CL250-3/4 மாதிரிகள் ஓவல் ஸ்லாட்டுகள் அல்லது இரட்டை துளைகளைப் பயன்படுத்துகின்றன, அவை நிறுவலின் போது சில நிலை சரிசெய்தலை அனுமதிக்கின்றன.

நிறுவப்பட்டதும், விநியோக குழு அகற்றக்கூடிய கீல் முள் இழுப்பதன் மூலம் கதவு இலையை அகற்ற அனுமதிக்கிறது - கருவிகள் தேவையில்லை. இது வயரிங் அணுகல் அல்லது உள் பராமரிப்புக்காக அவ்வப்போது கதவுகளை அகற்ற வேண்டிய உறைகளுக்கு மிகவும் பொருத்தமானது. தக்கவைக்கும் வளையம் வழக்கமான பயன்பாட்டின் போது முள் தளர்வாக வேலை செய்யாமல் தடுக்கிறது, எனவே எதிர்பாராதவிதமாக செயல்பாட்டின் நடுப்பகுதியில் கதவு வெளியேறும் அபாயம் இல்லை.

விண்ணப்ப காட்சிகள்

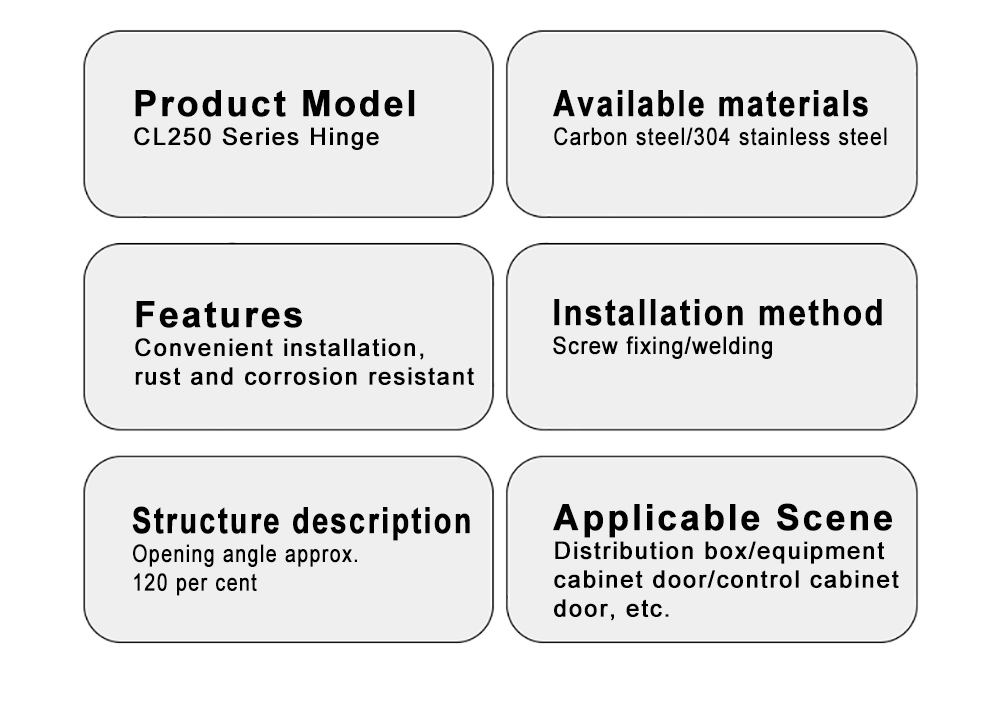

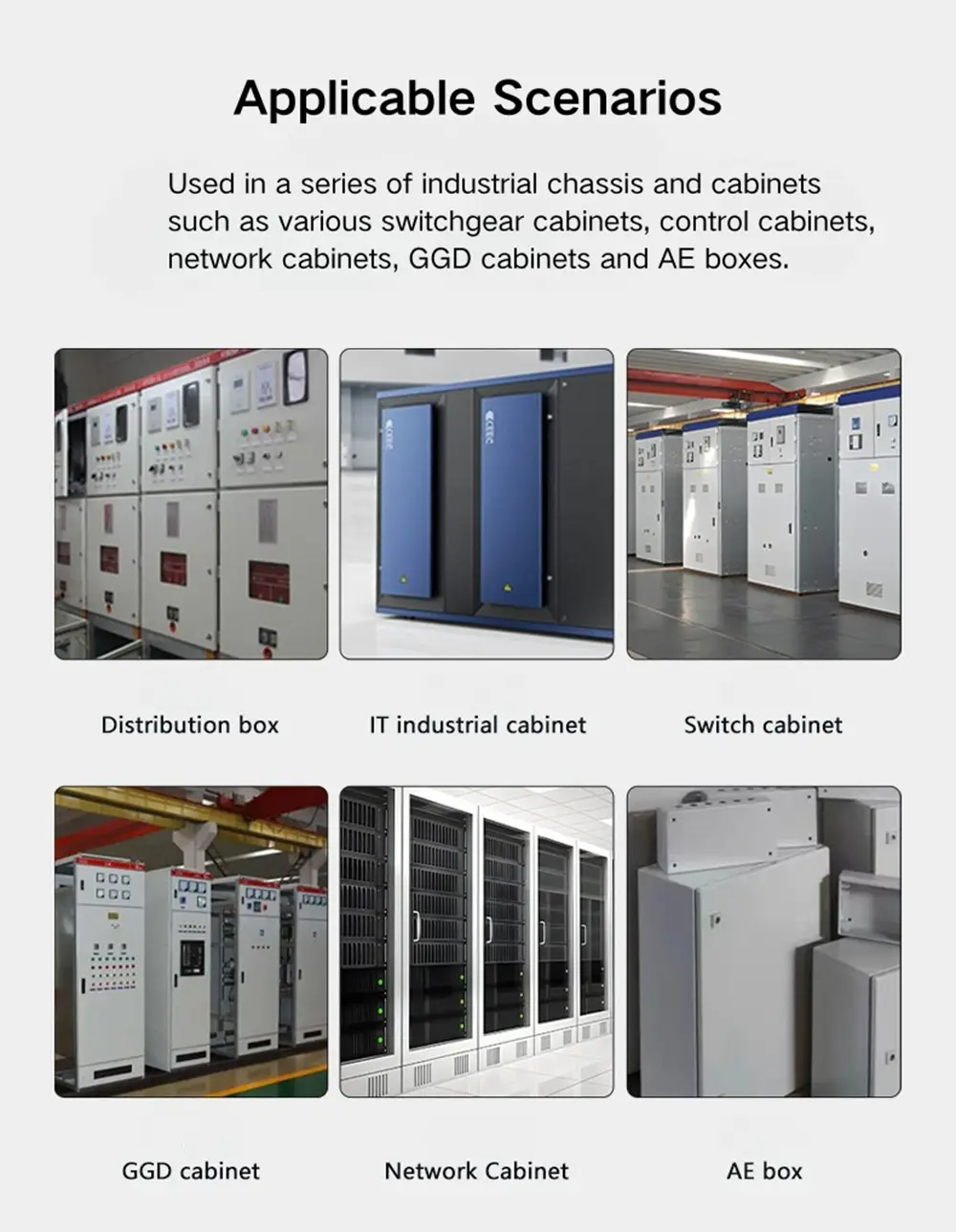

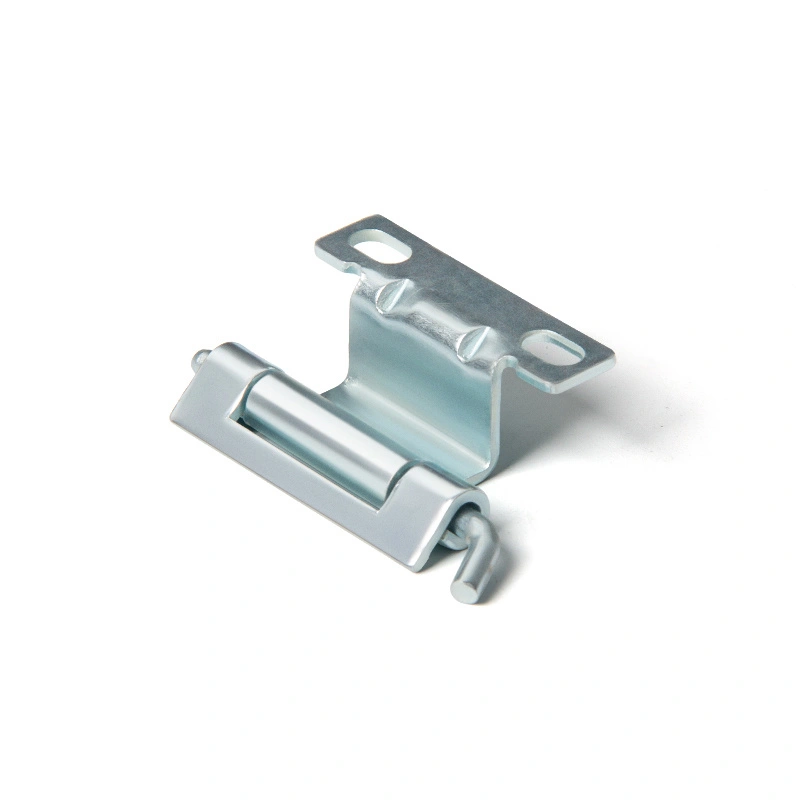

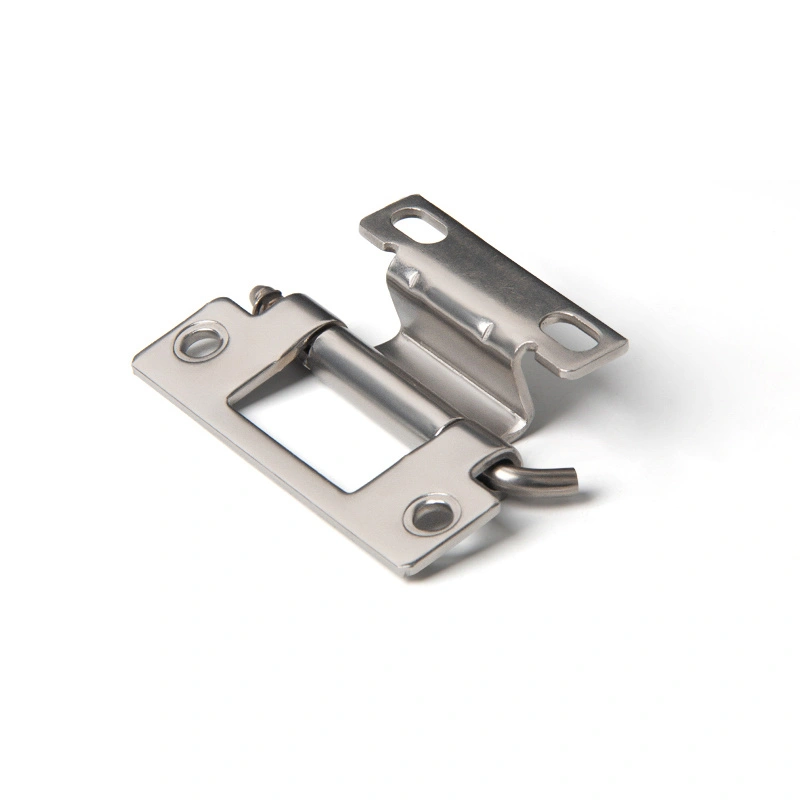

விநியோகப் பேனல் நீக்கக்கூடிய கீல் பெரும்பாலும் விநியோகப் பெட்டிகள், கட்டுப்பாட்டு அமைச்சரவை கதவுகள் மற்றும் தொழில்துறை உபகரண உறைகள் ஆகியவற்றில் காண்பிக்கப்படும் - சட்டத்தை அகற்றாமல் ஒரு கதவு சுத்தமாக வெளியே வர வேண்டும். பெரும்பாலான நிறுவல்களில் பேனல் உட்புறங்களை வசதியாக அணுகுவதற்கு 120° திறப்பு கோணம் போதுமானது, மேலும் திருகு மவுண்டிங் மற்றும் வெல்டிங் இரண்டும் ஆதரிக்கப்படுவதால், எந்த மாற்றமும் இல்லாமல் பெரும்பாலான கேபினட் ஃபேப்ரிகேஷன் அமைப்புகளுக்கு இது பொருந்துகிறது. பொருள் பக்கத்தில், துத்தநாகம் பூசப்பட்ட கார்பன் ஸ்டீல் டிஸ்ட்ரிபியூஷன் பேனல் அகற்றக்கூடிய கீல் என்பது நிலையான உட்புற உலர் நிலைமைகளுக்கு செல்லக்கூடியது. 304 துருப்பிடிக்காத எஃகு பதிப்பானது வெளிப்புற சுவிட்ச் கியர், கரையோர நிறுவல்கள் அல்லது அமைச்சரவை காலப்போக்கில் ஈரப்பதம் அல்லது அரிப்பைச் சமாளிக்கப் போகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: CL250 தொடரில் என்ன மாதிரிகள் சேர்க்கப்பட்டுள்ளன?

CL250 தொடரில் நான்கு மாடல்கள் உள்ளன: CL250-1, CL250-2, CL250-3 மற்றும் CL250-4. அனைத்தும் ஒரே கட்டமைப்பு வடிவமைப்பு மற்றும் தொடக்கக் கோணத்தைப் பகிர்ந்து கொள்கின்றன - அவற்றுக்கிடையே உள்ள வேறுபாடுகள் அளவு மற்றும் பெருகிவரும் துளை உள்ளமைவில் உள்ளன. உங்கள் கதவு பேனல் பரிமாணங்கள் மற்றும் சுமை தேவைகளின் அடிப்படையில் தேர்ந்தெடுக்கவும்.

Q2: CL250 கீலின் தொடக்கக் கோணம் என்ன?

நான்கு CL250 மாடல்களும் தோராயமாக 120° வரை திறந்திருக்கும். இது மாதிரி அளவு அல்லது பொருள் எதுவாக இருந்தாலும் முழுத் தொடரிலும் சீரானது.

Q3: என்ன தடி வகைகள் உள்ளன?

CL250 கீல் மூன்று தடி வகைகளுடன் கிடைக்கிறது: முட்டி, நேரான மற்றும் வளைந்த. முழங்கால் கம்பிகள் அதிர்வின் கீழ் தளர்வதை எதிர்க்கின்றன; நேரான தண்டுகள் நிலையான விருப்பம்; வளைந்த கம்பிகள் இறுக்கமான அல்லது அடிக்கடி அணுகப்படும் நிறுவல்களில் கையால் முள் அகற்றுவதை எளிதாக்குகின்றன.

Q4: ஒருமுறை நிறுவப்பட்ட பின் எவ்வாறு பாதுகாக்கப்படுகிறது?

அனைத்து CL250 மாடல்களும் சாதாரண பயன்பாட்டின் போது கீல் பின்னை பூட்ட Φ4 திறந்த தக்கவைக்கும் வளையத்தைப் பயன்படுத்துகின்றன. கருவிகள் தேவையில்லாமல் கதவை அகற்றும் போது கையால் முள் அகற்றப்படலாம்.

Q5: என்ன நிறுவல் முறைகள் ஆதரிக்கப்படுகின்றன?

CL250 கீலை உங்கள் கேபினட் ஃபேப்ரிகேஷன் முறையைப் பொறுத்து, ஸ்க்ரூ மவுண்டிங் அல்லது வெல்டிங் மூலம் நிறுவலாம். மவுண்டிங் ஹோல் உள்ளமைவுகள் மாதிரியைப் பொறுத்து மாறுபடும் - ஸ்லாட் அளவு மற்றும் இடைவெளி விவரங்களுக்கான பரிமாண வரைபடங்களைப் பார்க்கவும்.

Q6: என்ன பொருட்கள் உள்ளன?

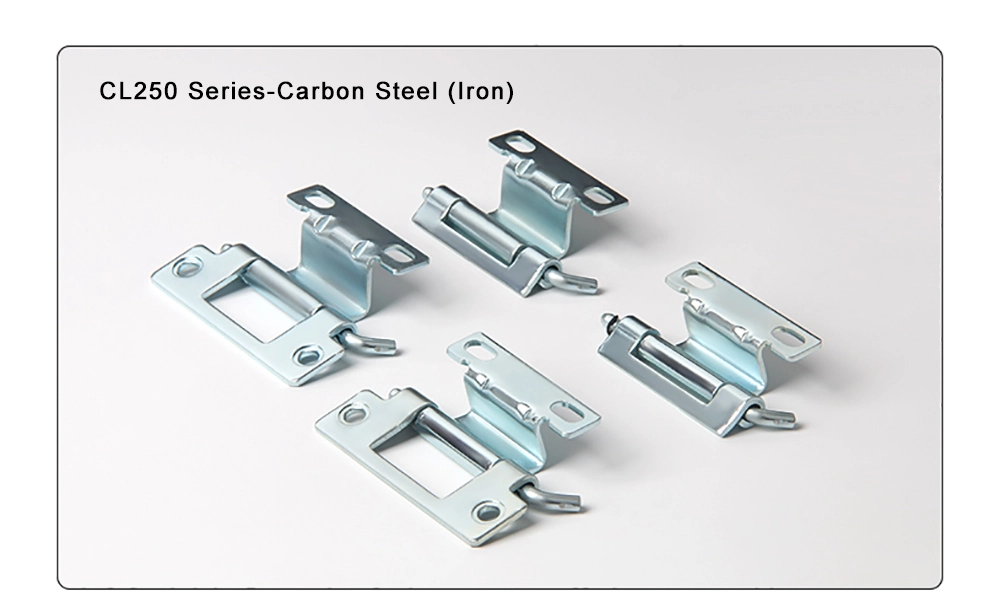

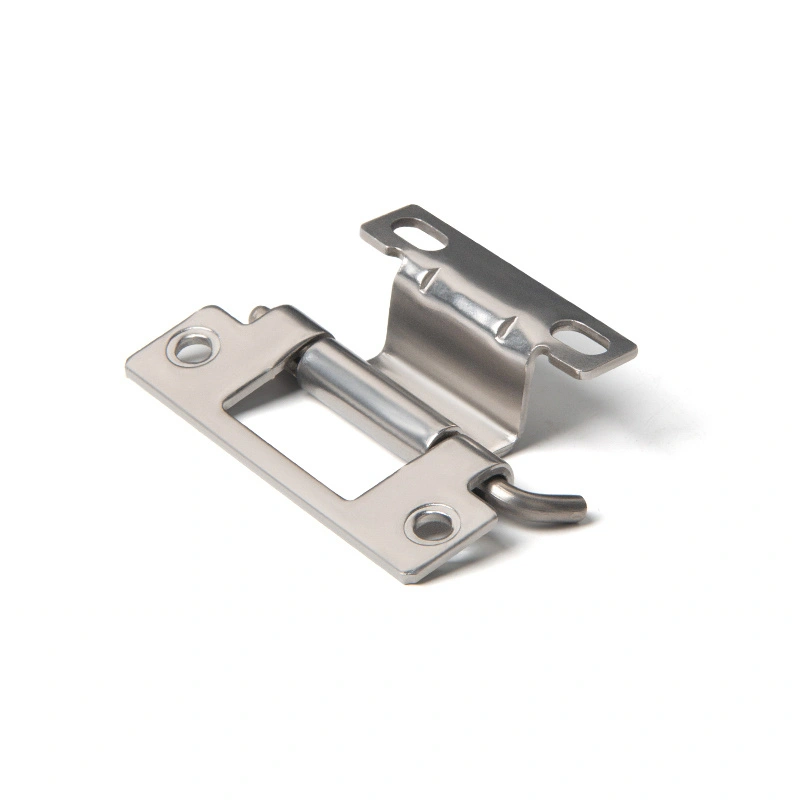

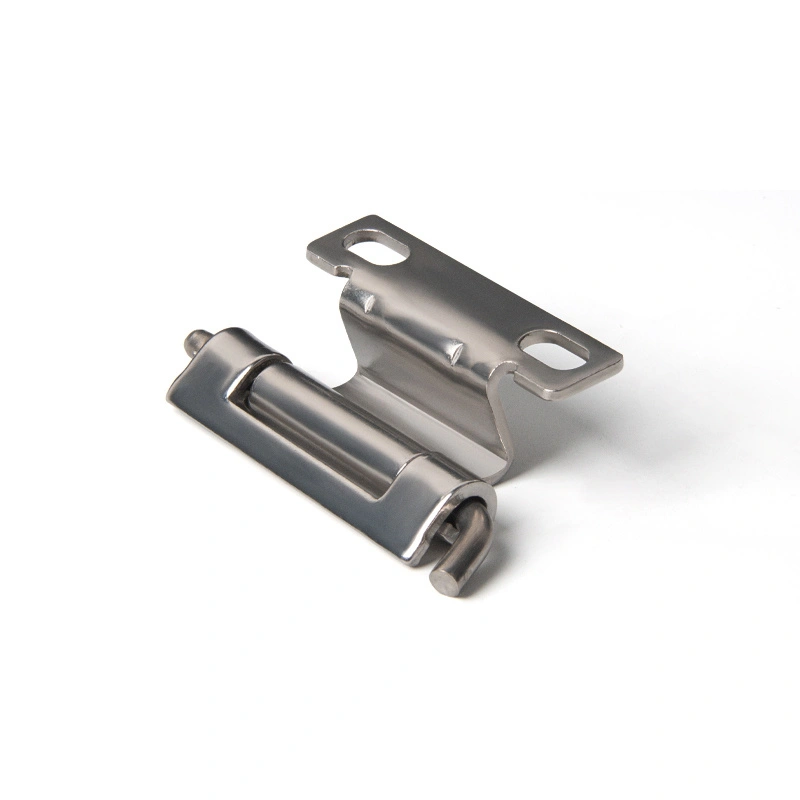

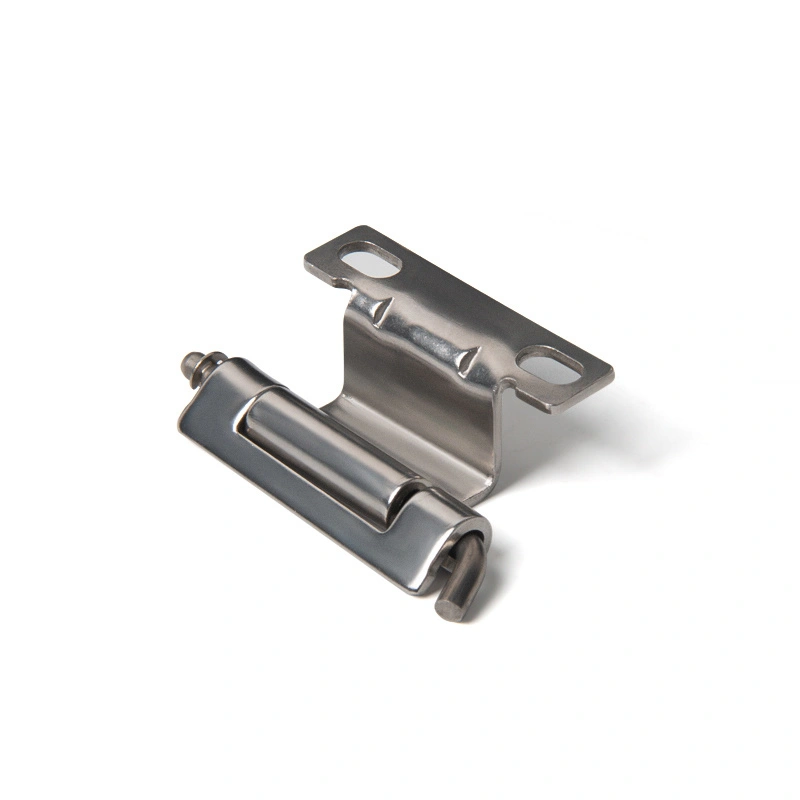

CL250 கீல் துத்தநாகம் பூசப்பட்ட கார்பன் ஸ்டீல் மற்றும் 304 துருப்பிடிக்காத எஃகு ஆகியவற்றில் வருகிறது. கார்பன் எஃகு உட்புற, வறண்ட சூழல்களுக்கு பொருந்தும்; 304 துருப்பிடிக்காத எஃகு வெளிப்புற உறைகள், அதிக ஈரப்பதம் உள்ள இடங்கள் அல்லது அரிக்கும் தொழில்துறை சூழல்களுக்கு சரியான தேர்வாகும்.
