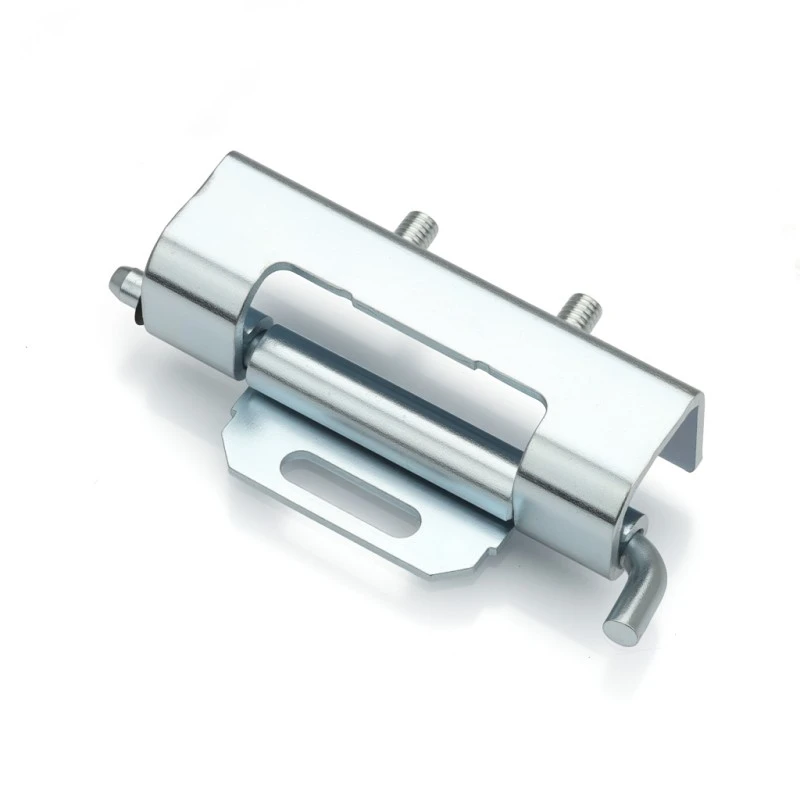

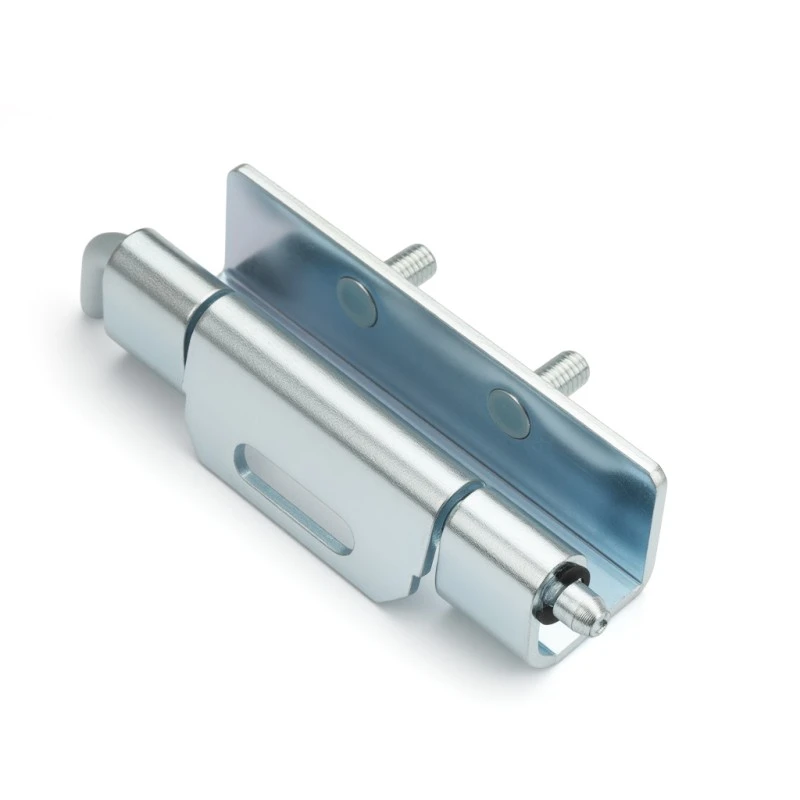

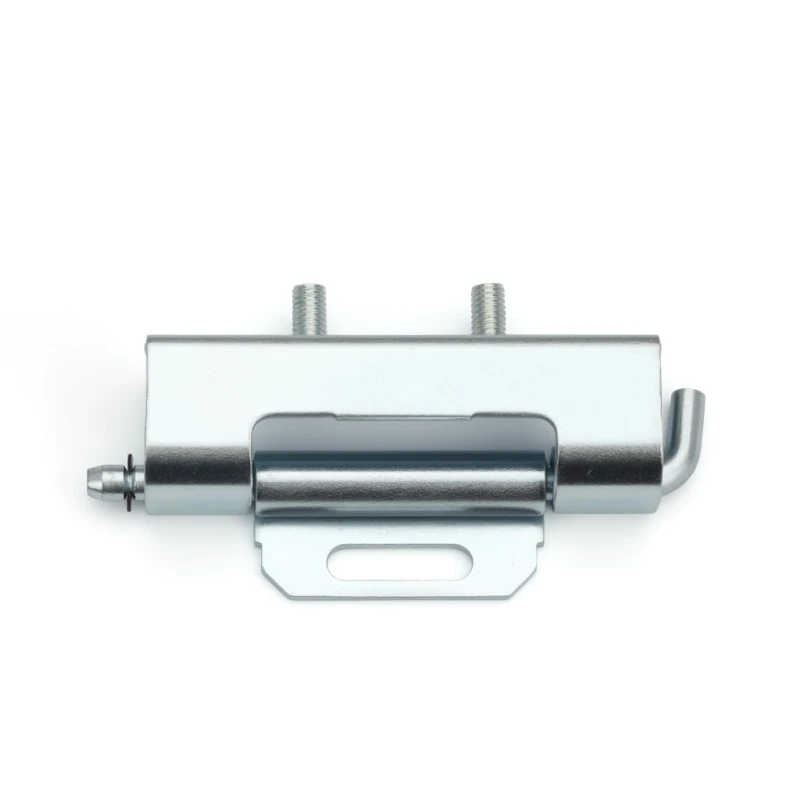

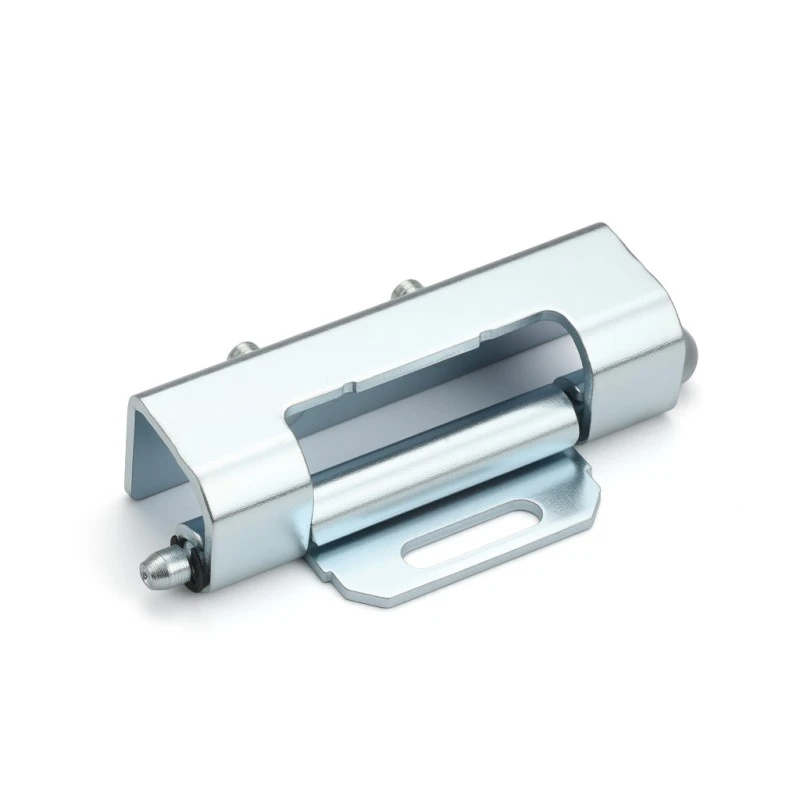

ஸ்டுட்களுடன் மறைக்கப்பட்ட கீல்

யிட்டாய் லாக்கிலிருந்து அகற்றக்கூடிய என்க்ளோசர் கீல்களைப் பெறுபவர்களுக்கு, ஸ்டுட்ஸ் CL060 உடன் கன்சீல்டு கீல் வெல்டிங் மற்றும் நட் மவுண்டிங் இரண்டையும் கையாளுகிறது, மேலும் திருகுகள் ஏற்கனவே சேர்க்கப்பட்டுள்ளன. மவுண்டிங் விங்கில் 19.8 மிமீ ஸ்லாட் உள்ளது, எனவே நீங்கள் அதை பூட்டுவதற்கு முன் நிலையை நன்றாக மாற்றலாம் - கதவு நேராக தொங்குவதற்கு தேவைப்படும் போது பயனுள்ளதாக இருக்கும். 70 மிமீ கீல் உடல் மற்றும் Φ5 மிமீ பீப்பாய்டன் ஒட்டுமொத்த நீளம் 86 மிமீ வருகிறது.

கட்டமைப்பு மற்றும் பரிமாணங்கள்

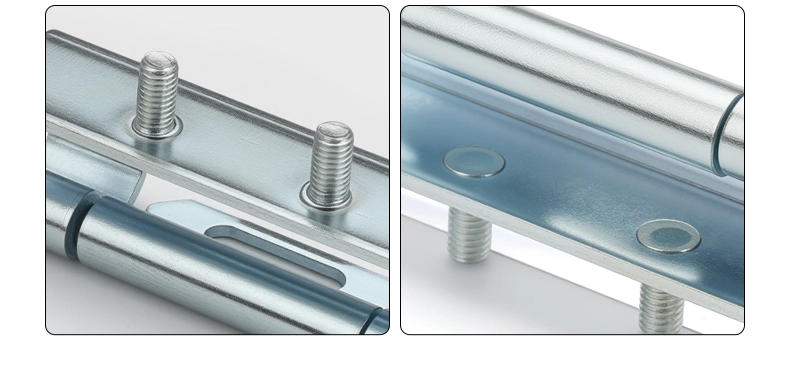

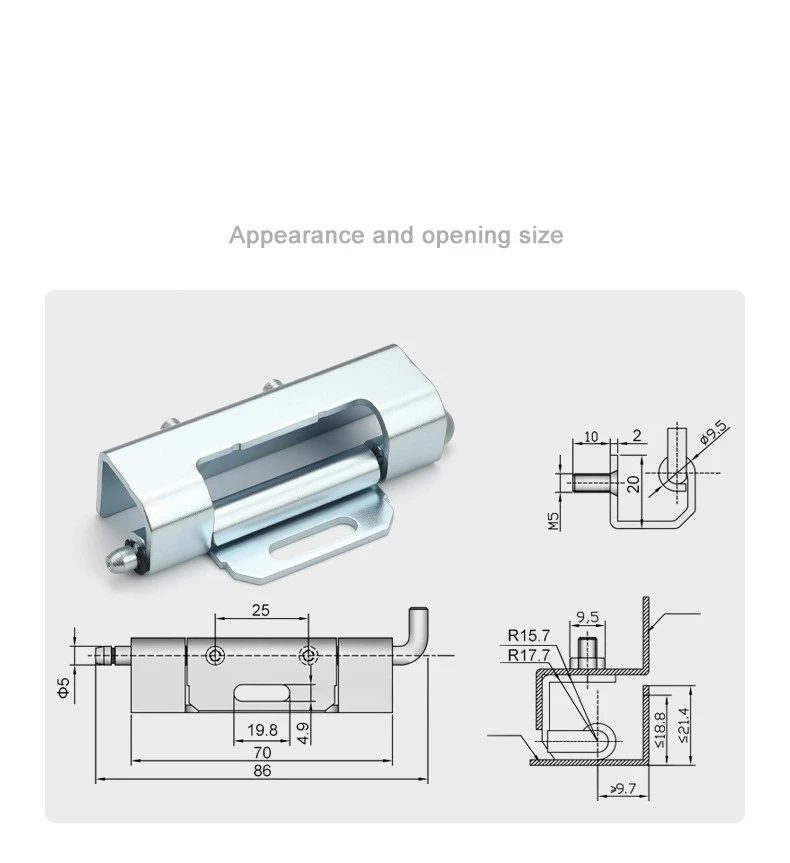

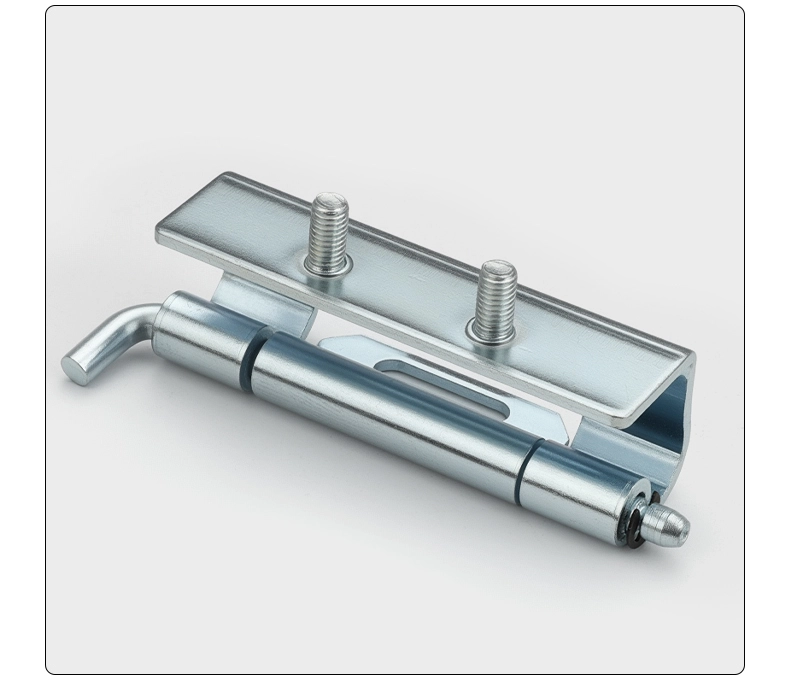

ஸ்டுட்களுடன் கூடிய கன்சீல்டு கீல் ஒட்டுமொத்தமாக 86 மிமீ ஓடுகிறது, முக்கிய உடல் அதில் 70 மிமீ மற்றும் மவுண்டிங் விங் மீதமுள்ளவற்றை உள்ளடக்கியது. பீப்பாய் Φ5 மிமீ, மற்றும் ஸ்டட் தானே ஒரு Φ9.5 மிமீ தலை, ஒரு 10 மிமீ தண்டு, 2 மிமீ தோள்பட்டை மற்றும் M5 த்ரெடிங் ஆகியவற்றைக் கொண்டுள்ளது - பிரேம் சேனல் நட்டுடன் நேரடியாக ஈடுபடலாம்.

ஃபிரேம் இணக்கத்தன்மைக்காக, ஸ்டுட்களுடன் கூடிய கன்சீல்டு கீல் R15.7 முதல் R17.7 மிமீ உள் ஆரம், ≤18.8 மிமீ கதவு பேனல் அனுமதி ஆழம், பக்கவாட்டு ரீச் ≤21.4 மிமீ மற்றும் > 9.7 மிமீ ஃப்ரேம் திறப்பு கொண்ட சேனல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. கீல் உடல் 22.6 மிமீ அகலம் மற்றும் மவுன்டிங் விங் 25 மிமீ அகலம் கொண்டது - கதவு முகத்தைத் தாண்டி வெளியே ஒட்டாமல் சட்டகத்திற்குள் சுத்தமாக உட்காரும் அளவுக்கு கச்சிதமானது.

நிறுவல் மற்றும் ஏற்றுதல்

ஸ்டுட்களுடன் மறைந்திருக்கும் கீல் வெல்டிங் மற்றும் நட் மவுண்டிங் ஆகியவற்றின் கலவையுடன் செல்கிறது. புனையலின் போது மவுண்டிங் விங் கதவு பேனலுடன் பற்றவைக்கப்படுகிறது, மேலும் ஸ்டட் எண்ட் M5 திருகுகளைப் பயன்படுத்தி பிரேம் சேனலை ஈடுபடுத்துகிறது. இறக்கையில் உள்ள 19.8 மிமீ ஸ்லாட், எல்லாவற்றையும் கீழே இறுக்குவதற்கு முன், கீல் நிலையை மாற்றுவதற்கு உங்களுக்கு சிறிது இடமளிக்கிறது, இது அசெம்பிளி செய்யும் போது கதவு சீரமைப்பை மிகவும் குறைவாக செய்கிறது.

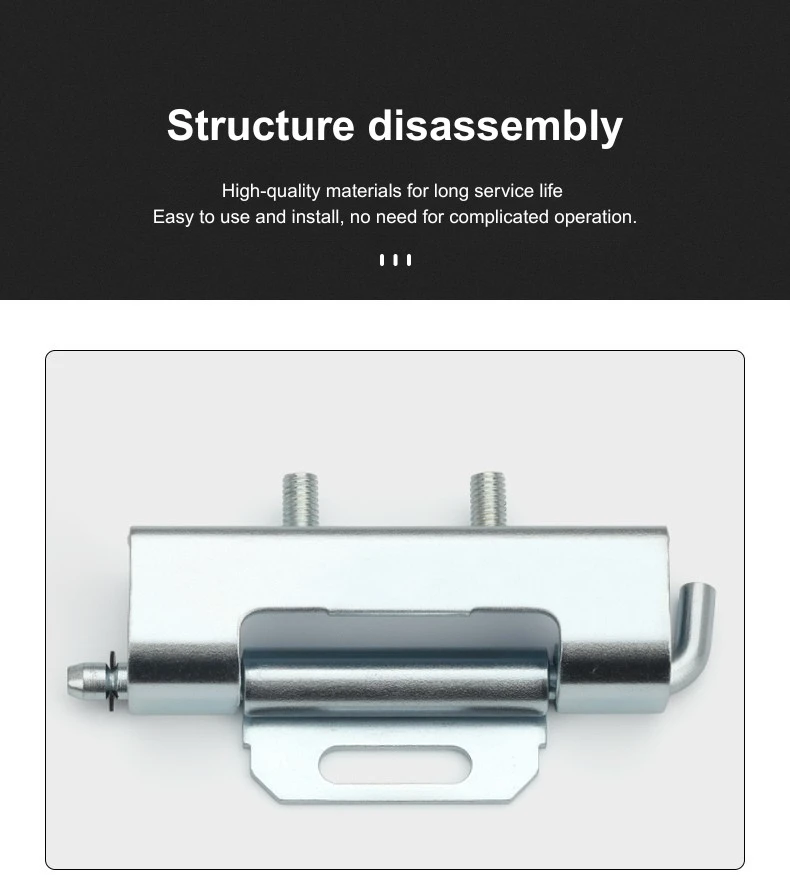

எல்லாவற்றையும் சரிசெய்த பிறகு, ஸ்டுட்களுடன் கூடிய கன்சீல்டு கீல், தேவைப்படும்போது கதவைத் திறக்க அனுமதிக்கிறது - பிரேம் சேனலில் இருந்து ஸ்டூடைத் துண்டிக்கவும், கதவு இலவசமாகத் தூக்கப்படும். பற்றவைக்கப்பட்ட இறக்கை நிரந்தரமாக கதவு பேனலில் இருக்கும், எனவே கதவை அகற்றுவது கீல் மவுண்ட்டைப் பாதிக்காது. வயரிங் ரன்களுக்கு அல்லது உள் அணுகலுக்கு கதவு அகற்றப்பட வேண்டிய கேபினட்களுக்கு இது எளிதான அம்சமாகும்.

விண்ணப்ப காட்சிகள்

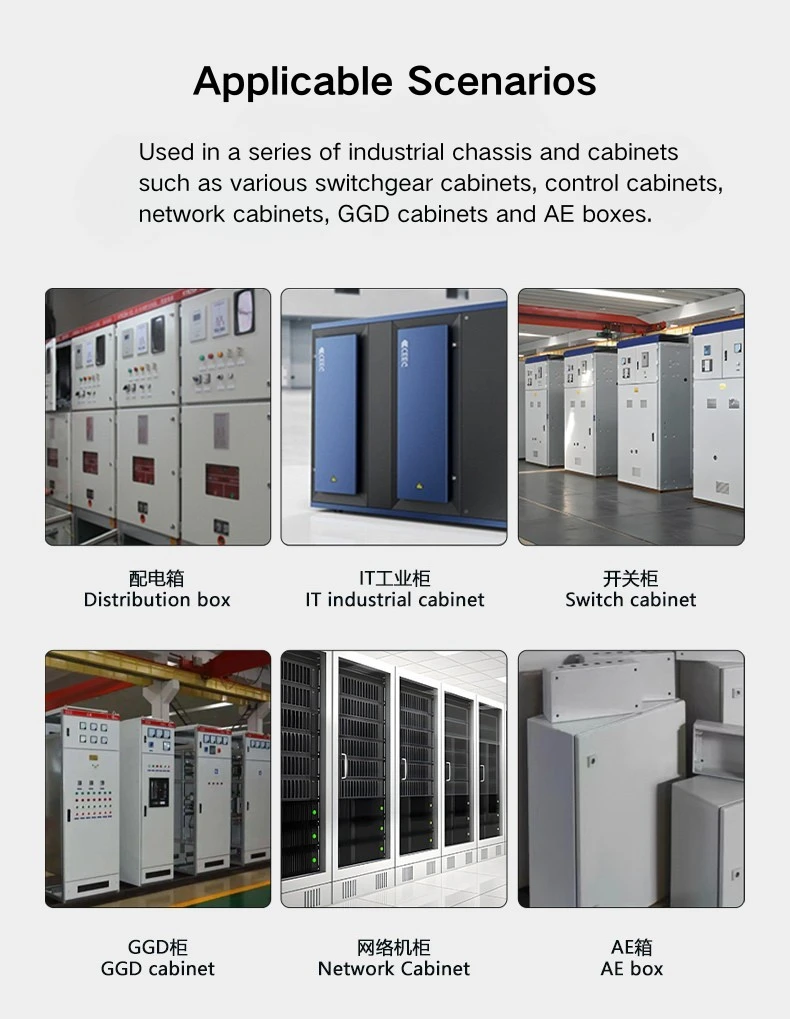

ஸ்டுட்களுடன் மறைக்கப்பட்ட கீல் பெரும்பாலும் விநியோக பேனல் கதவுகள், சுவிட்ச் கியர் உறைகள், நெட்வொர்க் கேபினட் கதவுகள் மற்றும் தொழில்துறை உபகரண கேபினட்களில் வெளிப்புறத்தை சுத்தமாக வைத்திருப்பது முக்கியம். ஃபிரேமிற்குள் கீல் அமர்ந்திருப்பதால், கதவு மூடப்படும்போது வெளியில் எதுவும் தெரியவில்லை - நீண்டுகொண்டிருக்கும் பீப்பாய் இல்லை, இறக்கையை வெளிப்படுத்தவில்லை.

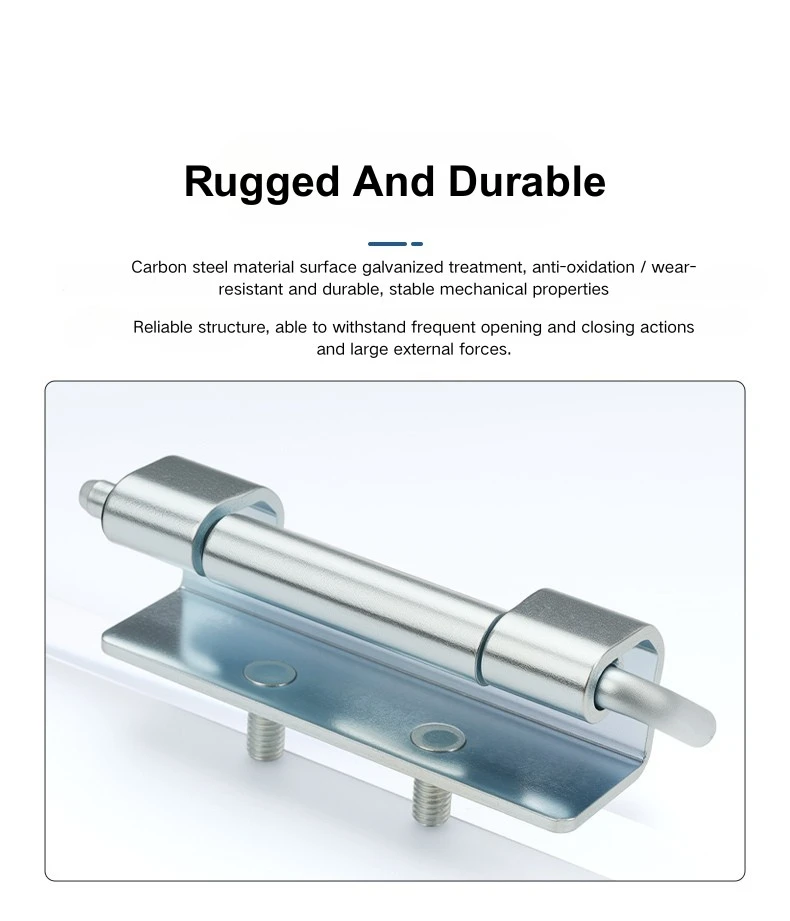

ஸ்டுட்களுடன் கூடிய கன்சீல்டு கீலின் பிரிக்கக்கூடிய பக்கமானது, பட்டறையில் ஒன்றுகூடி, தளத்திற்கு அனுப்பப்படும் கேபினட்களுக்குப் பயன்படுகிறது - போக்குவரத்துக்காக கதவு வெளியேறி, கேபினட் நிலைக்கு வந்தவுடன் மீண்டும் செல்லலாம். கால்வனேற்றப்பட்ட கார்பன் ஸ்டீல் பூச்சு நிலையான உட்புற தொழில்துறை சூழல்களுக்கு நன்றாக உள்ளது, மேலும் 86 மிமீ கீல் விநியோகம் மற்றும் சுவிட்ச் கியர் உறைகளில் நீங்கள் பொதுவாகக் காணக்கூடிய பிரேம் சேனல் பரிமாணங்களுக்கு பொருந்துகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

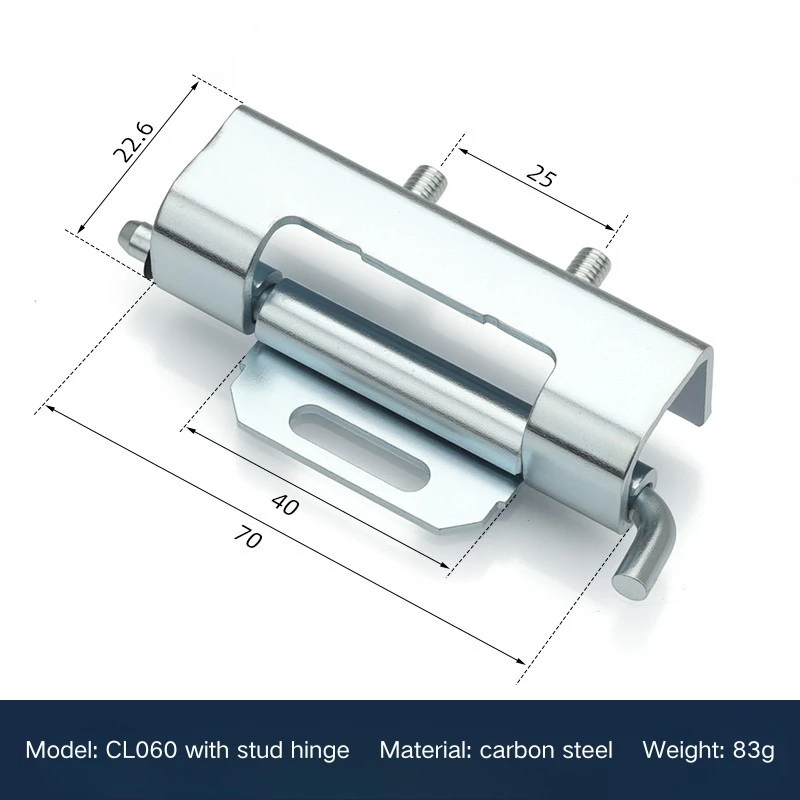

Q1: CL060 கீலின் ஒட்டுமொத்த அளவு என்ன?

CL060 மறைக்கப்பட்ட கீலின் மொத்த நீளம் 86 மிமீ, கீல் உடல் நீளம் 70 மிமீ மற்றும் பீப்பாய் விட்டம் Φ5 மிமீ. மவுண்டிங் விங் 25 மிமீ அகலமும், கீல் உடல் 22.6 மிமீ அகலமும் கொண்டது. மொத்த எடை 83 கிராம்.

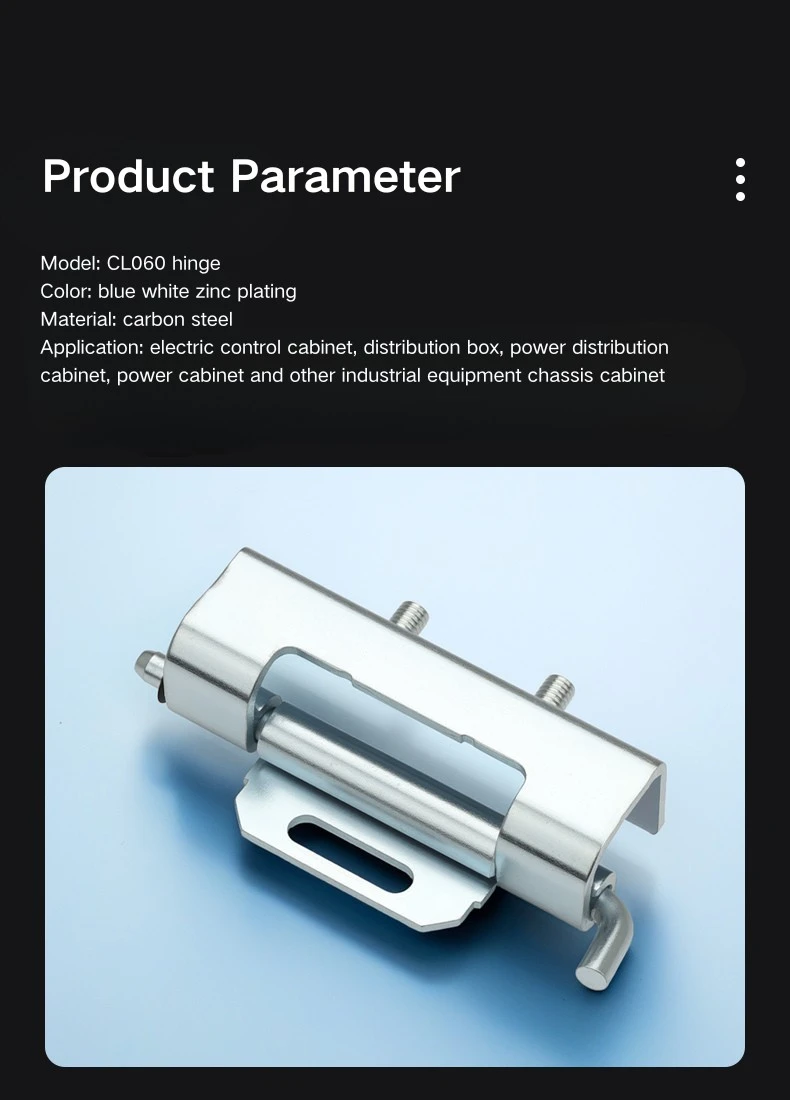

Q2: CL060 எந்த பொருளில் இருந்து தயாரிக்கப்பட்டது?

CL060 கார்பன் எஃகு மூலம் கால்வனேற்றப்பட்ட பூச்சு கொண்டது. இது தற்போது ஒரு விவரக்குறிப்பில் மட்டுமே கிடைக்கிறது.

Q3: CL060 எவ்வாறு நிறுவப்பட்டது?

CL060 வெல்டிங் மற்றும் நட் மவுண்டிங் ஆகியவற்றின் கலவையைப் பயன்படுத்துகிறது. மவுண்டிங் விங் கதவு பேனலுடன் பற்றவைக்கப்படுகிறது, மேலும் ஸ்டட் சேர்க்கப்பட்ட M5 திருகுகளைப் பயன்படுத்தி பிரேம் சேனலை ஈடுபடுத்துகிறது. துளையிடப்பட்ட மவுண்டிங் துளை இறுதி சரிசெய்வதற்கு முன் நிலை சரிசெய்தலை அனுமதிக்கிறது.

Q4: ஸ்டட் பரிமாணங்கள் என்ன?

ஸ்டட் Φ9.5 மிமீ தலை விட்டம், 10 மிமீ தண்டு நீளம், 2 மிமீ தோள்பட்டை மற்றும் திரிக்கப்பட்ட M5 ஆகியவற்றைக் கொண்டுள்ளது. இது >9.7 மிமீ திறப்புடன் ஒரு பிரேம் சேனலை ஈடுபடுத்துகிறது.

Q5: CL060 எந்த சட்ட சேனல் பரிமாணங்களுக்கு பொருந்தும்?

CL060 மறைக்கப்பட்ட கீல் R15.7 முதல் R17.7 மிமீ உள் ஆரம் கொண்ட சட்ட சேனலுக்குள் பொருந்துகிறது. கதவு பேனல் ஆழம் அனுமதி ≤18.8 மிமீ மற்றும் மொத்த பக்கவாட்டு ரீச் ≤21.4 மிமீ.

Q6: CL060 எந்த அடைப்பு வகைகளுக்கு ஏற்றது?

CL060 விநியோக பேனல் கதவுகள், சுவிட்ச் கியர் உறைகள், தொழில்துறை நெட்வொர்க் கேபினட்கள் மற்றும் இயந்திர உபகரண கேபினட் கதவுகளில் பயன்படுத்தப்படுகிறது - எங்கும் மறைக்கப்பட்ட, பிரிக்கக்கூடிய கீல் மேற்பரப்பில் பொருத்தப்பட்ட விருப்பத்தை விட விரும்பப்படுகிறது.
